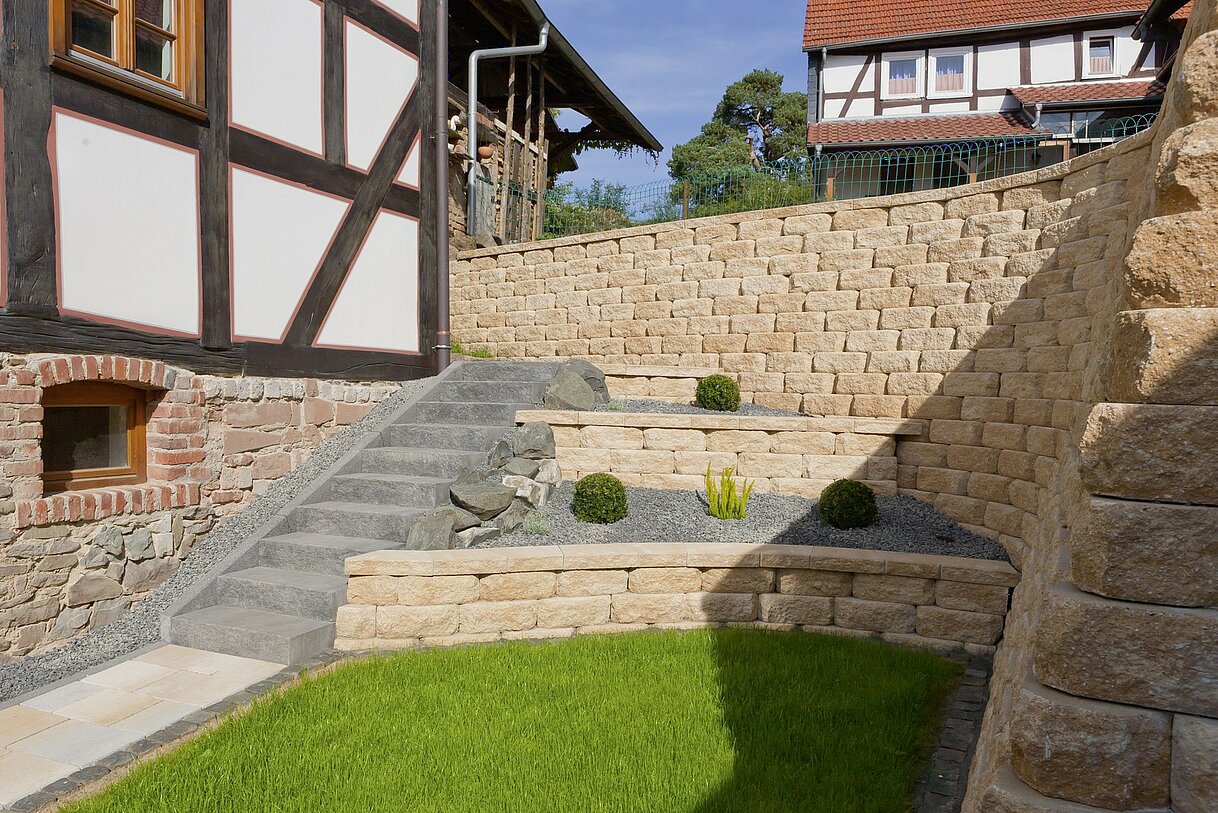

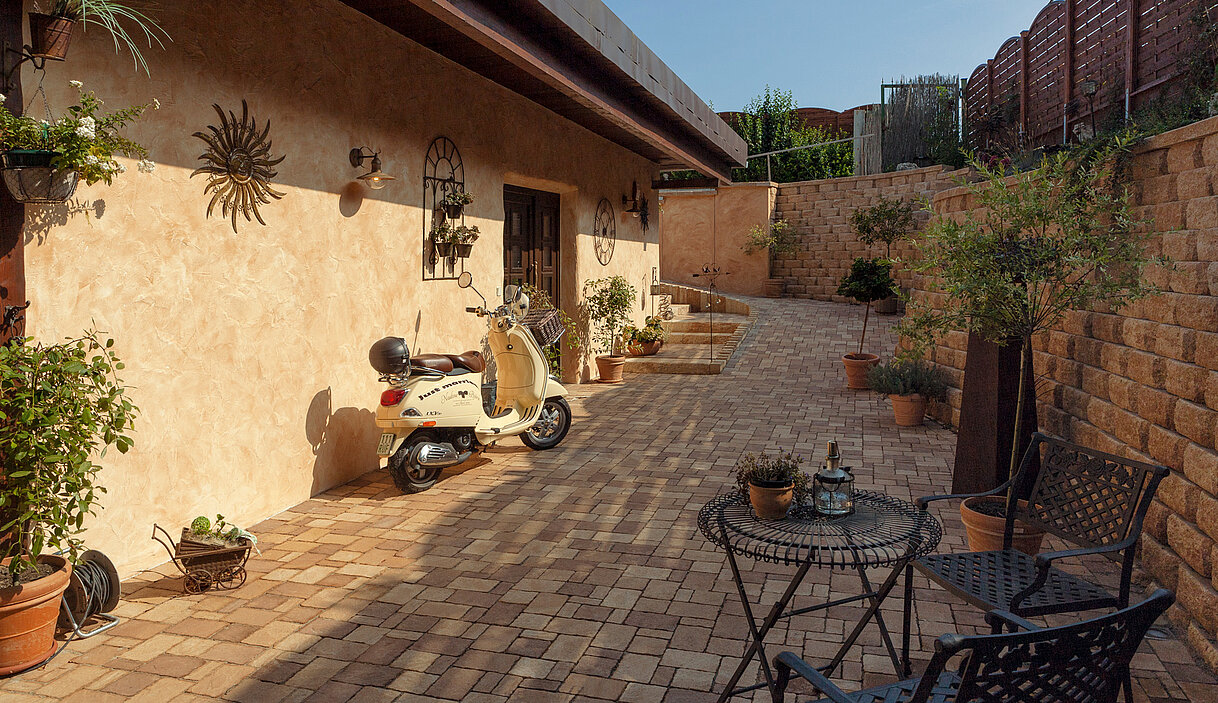

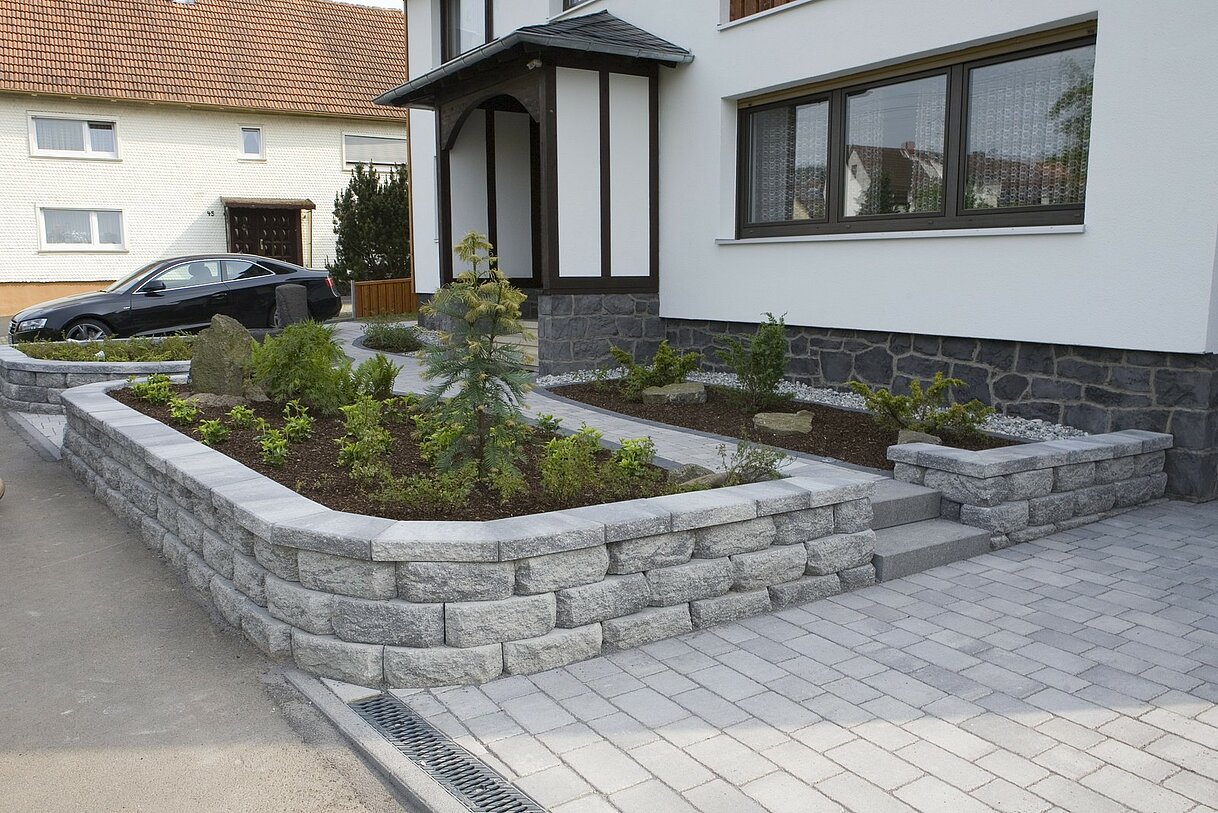

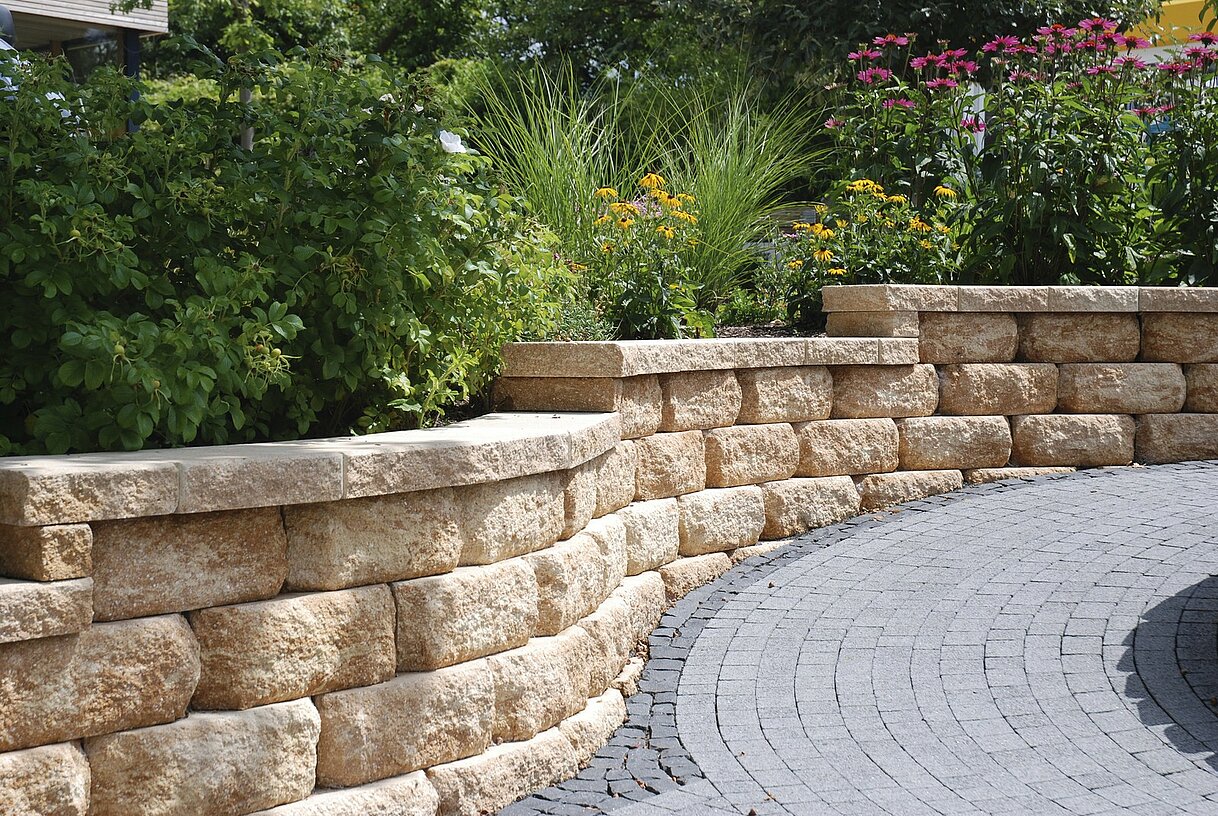

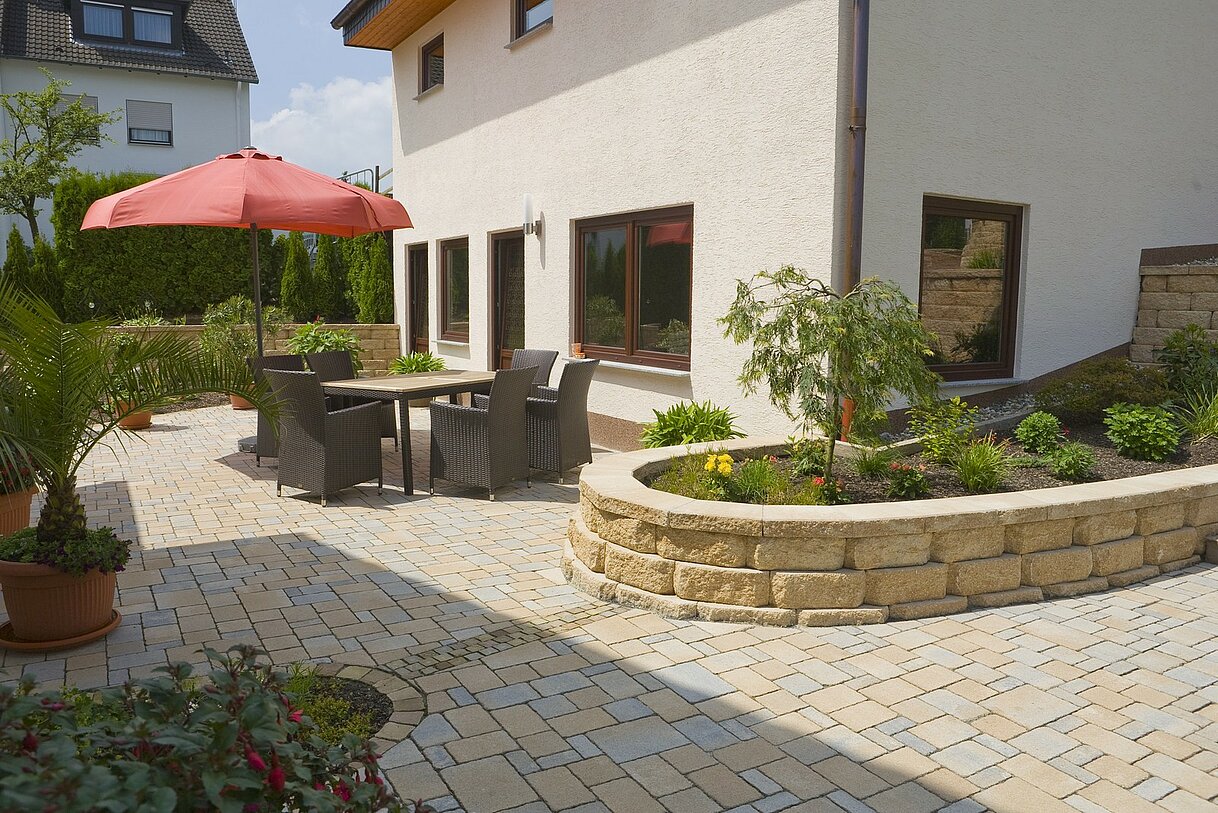

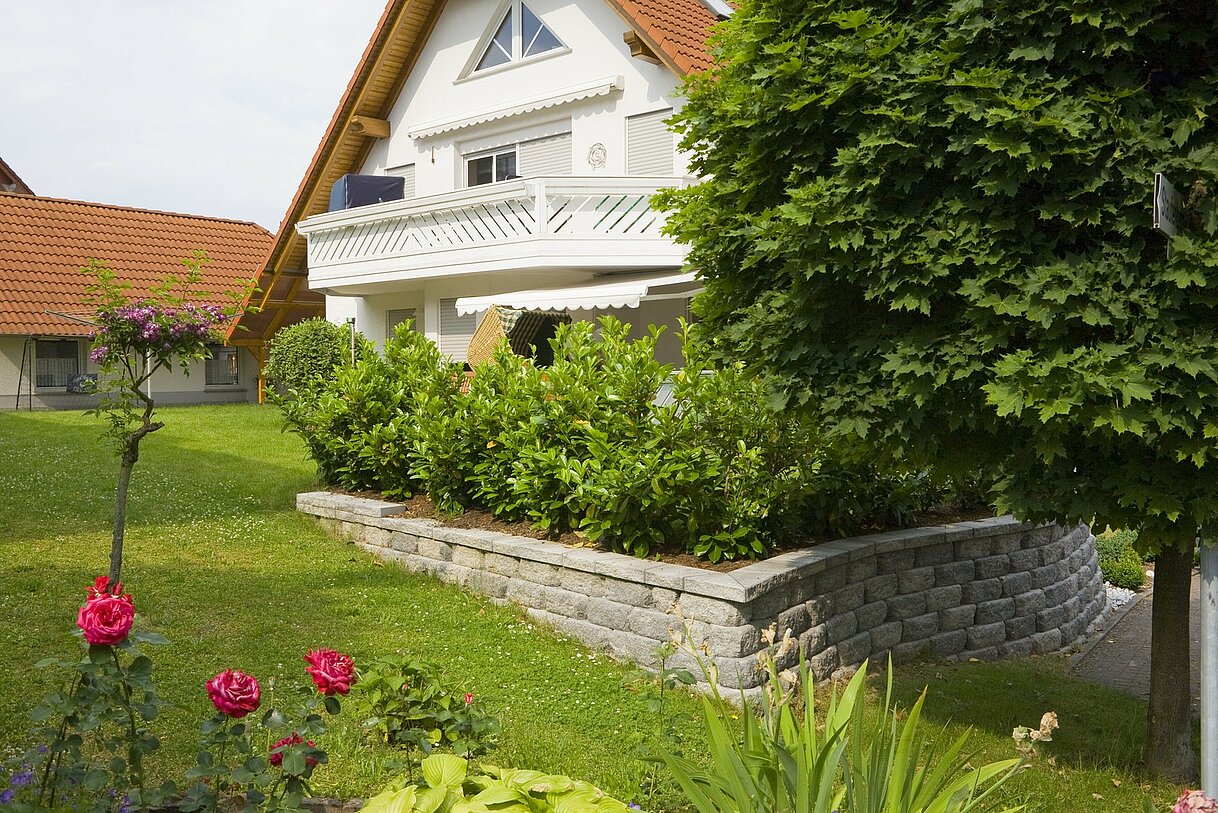

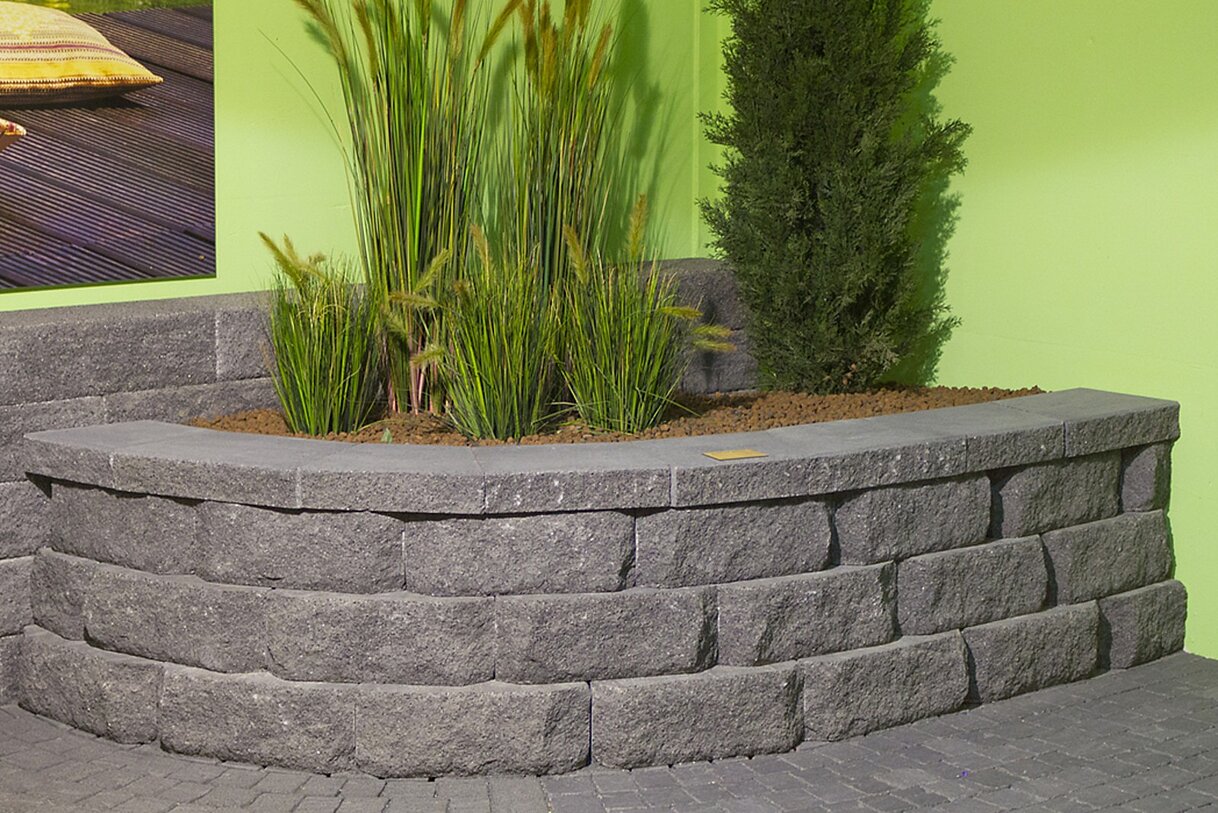

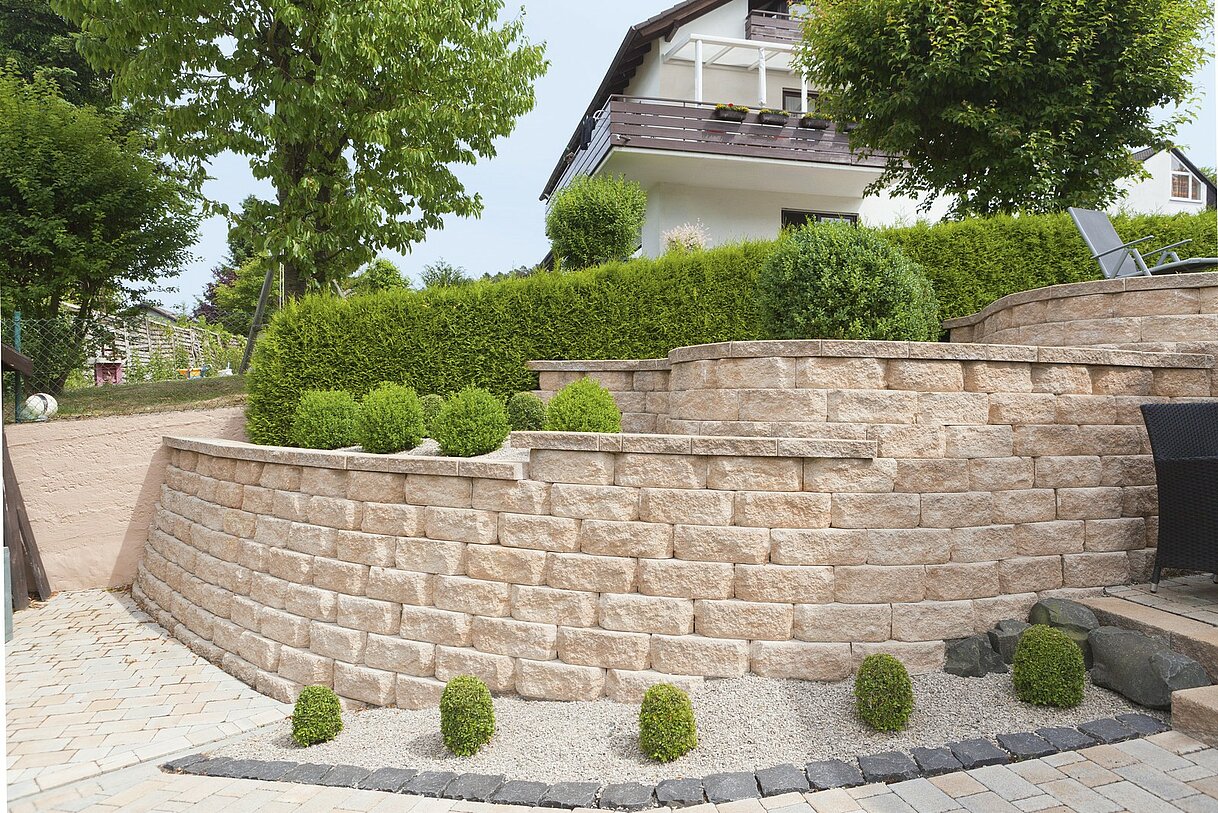

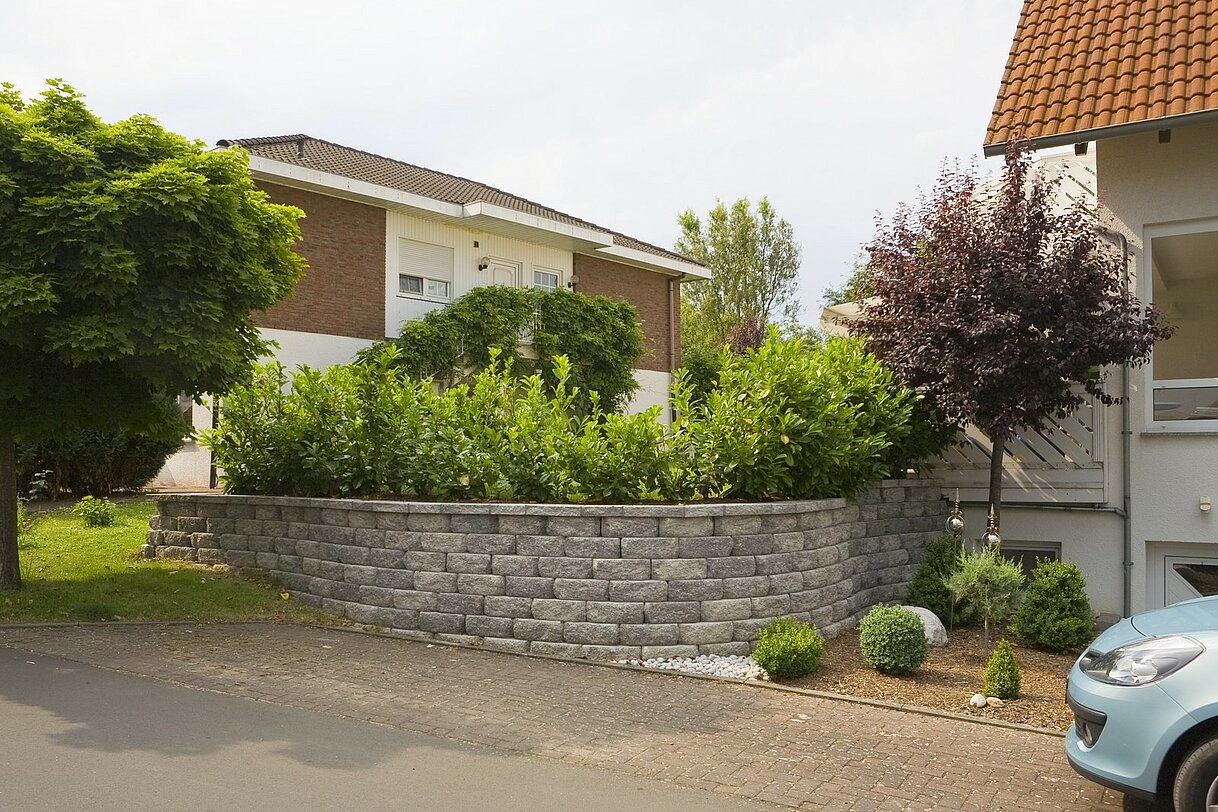

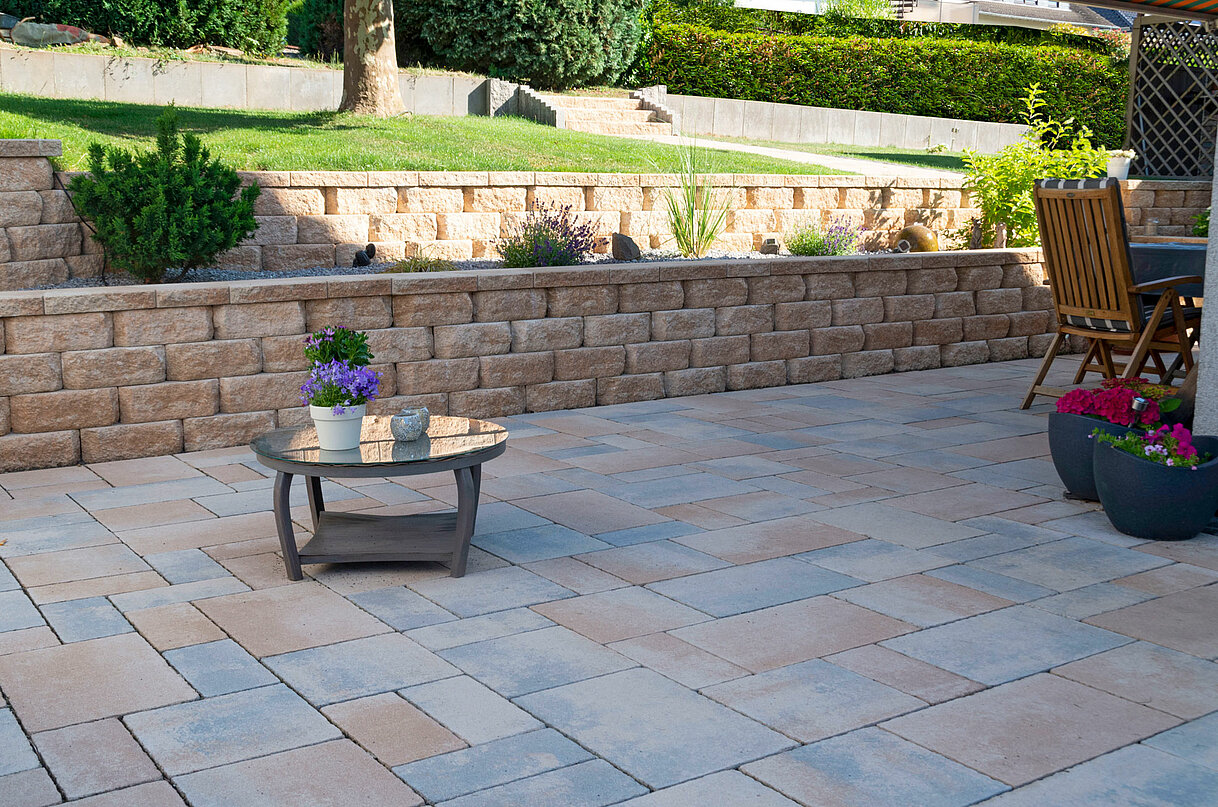

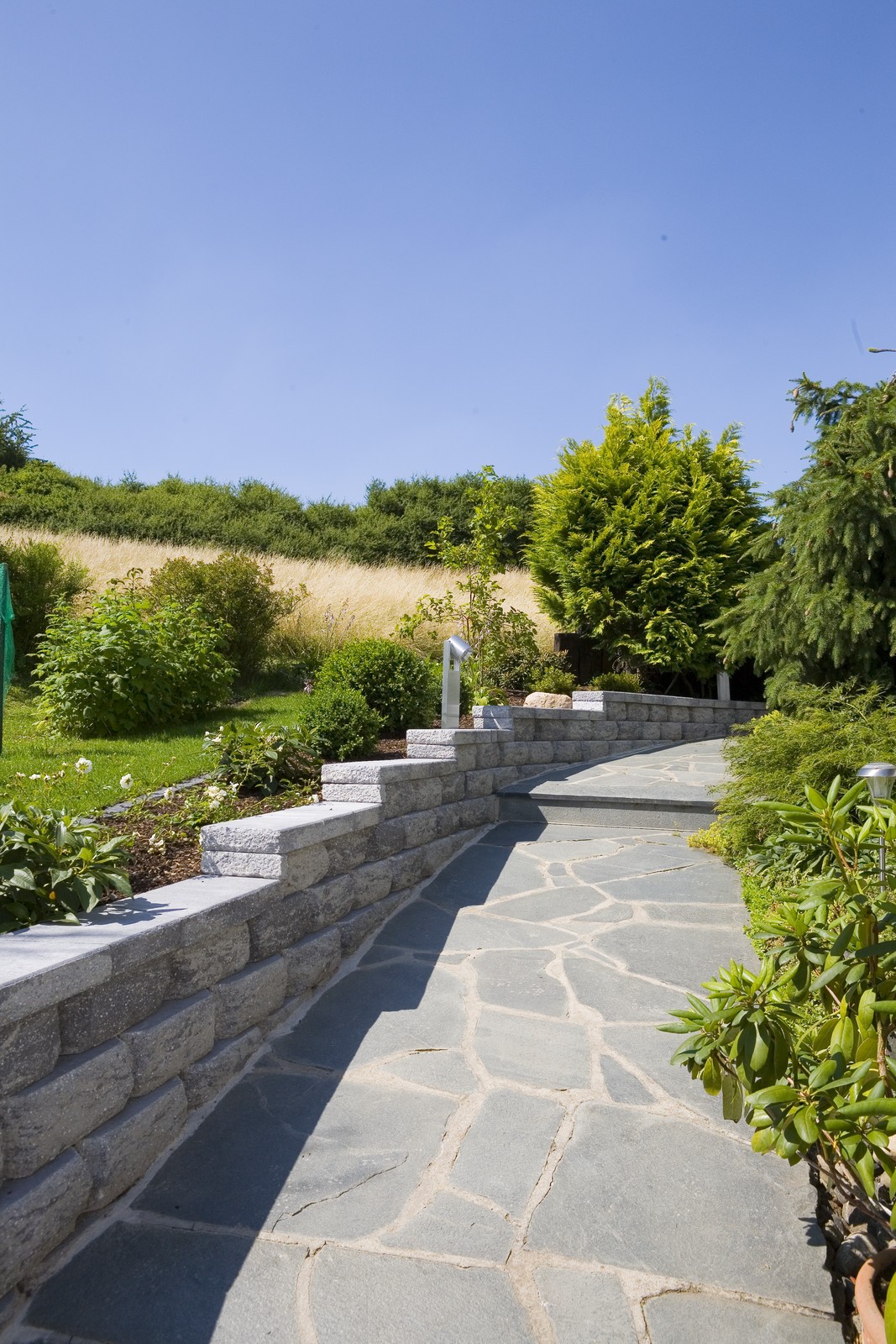

Bayfield® Mauer
Stützmauersystem zum Aufbau bis zu 5 Metern Höhe.Sichtseite bossiert. Steinkante rustikal gebrochen.
- Stützmauersystem für höhere Ansprüche, zur Befestigung von Geländesprüngen, Hängen und Böschungen
- Natürliche Optik mit gebrochenen Kanten u. bossierten Sichtseiten
- Patentierter Haltesteg, Aufbauhöhen von bis zu 5 m möglich
- Konische Form, einfache Gestaltung von Innen- und Außenradien
- 90°-Ecken möglich
- Aufbau nur hinterfüllt
- Mauerneigung ca. 11°
Farben und Formate
Standardsortiment
Produkte aus dem Standardsortiment sind in den angegebenen Farben und Formaten ab Lager lieferbar.
Oberflächen

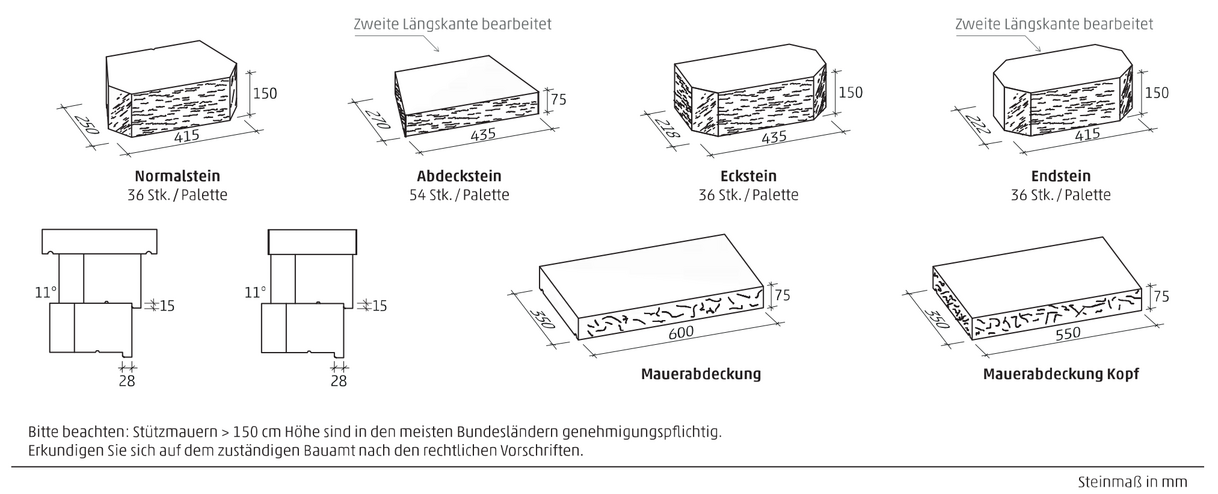

Technische Daten
| Rastermaß Länge (cm) |
Rastermaß Breite (cm) |
Höhe (cm) |
Höhengenauigkeit (mm) |
Mauerneigung (Grad) |
Belastungsklasse |
Gewicht (kg) |
Norm (DIN EN) |
Fase (mm) |
Beschreibung |
|---|---|---|---|---|---|---|---|---|---|
| 60 | 35 | 7,5 | ca. 4° | 13198 | Mauerabdeckung 16 | ||||
| 55 | 35 | 7,5 | ca. 4° | 13198 | Abdeckung Kopf 17 | ||||
| 43,5 | 27 | 7,5 | ca. 11° | 13198 | Abdeckstein | ||||
| 41,5 | 25 | 15 | ca. 11° | 13198 | Normalstein | ||||
| 43,5 | 22 | 15 | ca. 11° | 13198 | Eckstein | ||||
| 41,5 | 22 | 15 | ca. 11° | 13198 | Endstein |
| Rastermaß Länge (cm) |
Rastermaß Breite (cm) |
Höhe (cm) |
Lagen/Palette |
m²/Lage (m²) |
m²/Palette (m²) |
Stk/Lage Stk/Lage (Stk) |
Stk/m² |
Stk/Palette |
Beschreibung |
|---|---|---|---|---|---|---|---|---|---|
| 60 | 35 | 7,5 | 20 | Mauerabdeckung 16 | |||||
| 55 | 35 | 7,5 | 20 | Abdeckung Kopf 17 | |||||
| 43,5 | 27 | 7,5 | 6 | 0,29 | 1,8 | 9 | 30,7 | 54 | Abdeckstein |
| 41,5 | 25 | 15 | 4 | 0,56 | 2,24 | 9 | 16 | 36 | Normalstein |
| 43,5 | 22 | 15 | 4 | 0,59 | 2,4 | 9 | 15,3 | 36 | Eckstein |
| 41,5 | 22 | 15 | 4 | 0,56 | 2,24 | 9 | 16,1 | 36 | Endstein |
| Rastermaß Länge (cm) |
Rastermaß Breite (cm) |
Höhe (cm) |
Fase |
Lagerort * |
Artikel-Nr. |
Beschreibung |
|---|---|---|---|---|---|---|
| 60 | 35 | 7,5 | STBSTR | 008432 | Mauerabdeckung 16 | |
| 55 | 35 | 7,5 | STBSTR | 008433 | Abdeckung Kopf 17 | |
| 43,5 | 27 | 7,5 | STBSTR | 015014 | Abdeckstein | |
| 41,5 | 25 | 15 | STBSTR | 015080 | Normalstein | |
| 43,5 | 22 | 15 | STBSTR | 015081 | Eckstein | |
| 41,5 | 22 | 15 | STBSTR | 015083 | Endstein |
