Winkelstufen

Maßgenaue Steigungshöhe +/- 1 mm. Variable Stufenstärke. Großes Lagerprogramm.

Eigenschaften

Garantierte Höhe +/- 1 mm
Köpfe mit Minifase
Umfangreiches Lagerprogramm
Rutsch- und trittsicher
rinnit und terralit Stufen mit hoher Frost- und Tausalzwiderstandsfähigkeit
In öffentlichen Bereichen Expositionsklassen beachten
Ideal zu kombinieren mit allen rinnit und terralit Produkten
Maßanfertigung ca. 3-6 Wochen Lieferzeit
Hohe Farbbeständigkeit durch Einsatz hochwertiger Mineralsplitte
Freitragend in einer Dicke von d = 8 cm, max. Länge 230 cm
Nicht freitragend in einer Dicke von d = 5 cm, max. Länge 125 cm
Ab Dicke d = 5 cm auch mit geschlossenem Kopf möglich
Ab Dicke d = 5 cm auch im Radius herstellbar
silkstone® Stufen in Dicke d = 8 cm bis max. Länge 200 cm

Einbauhinweis Produktdatenblatt

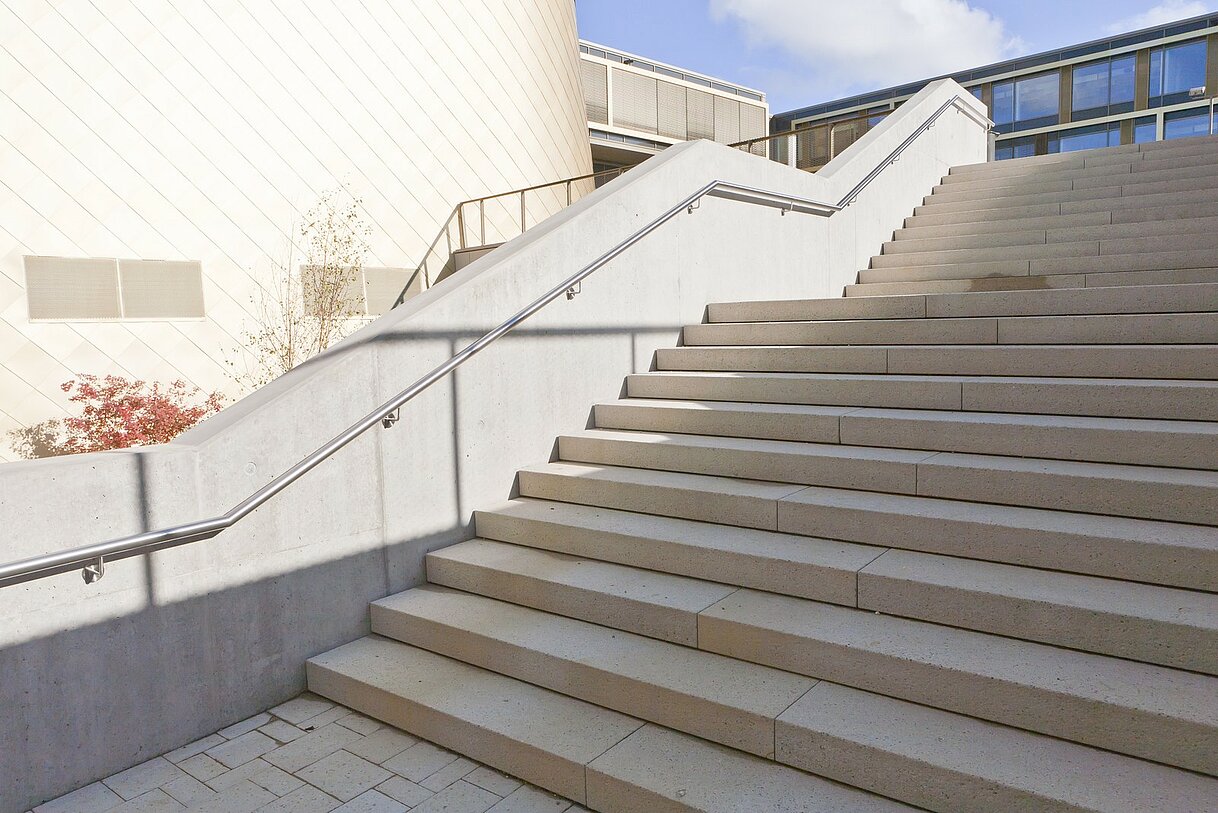

Winkelstufen Maßanfertigung rinnit Sonderfarbe

Farben und Formate

Legende

Standardsortiment - ab Lager

Produkte aus dem Standardsortiment sind in den angegebenen Farben und Formaten ab Lager lieferbar.

Oberflächen

Oberfläche Standard

Mit Hartgestein-Edelsplitt-Oberflächen
Stufenstärke 5 cm

Standard Sichtbeton Grau PR 11

Rastermaß Länge (cm)	Rastermaß Auftritt (cm)	Höhe (cm)	Radius (cm)	Winkel (Grad)	Fase (mm)	Lagerort *	Artikel-Nr.	Beschreibung
bis125	bis40	bis20			mit		003971	Dicke 5 cm
bis200	bis40	bis20			mit		006400	Dicke 8/6 cm

rinnit Basalt

Rastermaß Länge (cm)	Rastermaß Auftritt (cm)	Höhe (cm)	Fase (mm)	Lagerort *	Artikel-Nr.	Beschreibung
100	33	17	mit	HHM	006141
125	33	17	mit	HHM	006451
bis125	bis40	bis20	mit		007671	Dicke 5 cm
bis200	bis40	bis20	mit		006402	Dicke 8/6 cm

rinnit Platin mittel

Rastermaß Länge (cm)	Rastermaß Auftritt (cm)	Höhe (cm)	Fase (mm)	Lagerort *	Artikel-Nr.	Beschreibung
100	33	17	mit	HHM	006194
125	33	17	mit	HHM	006195
bis125	bis40	bis20			076452	Dicke 5 cm
bis200	bis40	bis20			006404	Dicke 8/6 cm

rinnit Platin dunkel

Rastermaß Länge (cm)	Rastermaß Auftritt (cm)	Höhe (cm)	Radius (cm)	Winkel (Grad)	Fase (mm)	Lagerort *	Artikel-Nr.	Beschreibung
bis125	bis40	bis20			mit		076453	Dicke 5 cm
bis200	bis40	bis20			mit		006405	Dicke 8/6 cm

rinnit Platin schwarz

Rastermaß Länge (cm)	Rastermaß Auftritt (cm)	Höhe (cm)	Radius (cm)	Winkel (Grad)	Fase (mm)	Lagerort *	Artikel-Nr.	Beschreibung
bis125	bis40	bis20			mit		077656	Dicke 5 cm
bis200	bis40	bis20			mit		006406	Dicke 8/6 cm

Oberfläche terralit

Mit hochwertiger Natursteinoberfläche
Durch Schleifen und Feinstrahlen veredelt

terralit Aruba

RSF 3

Rastermaß Länge (cm)	Rastermaß Auftritt (cm)	Höhe (cm)	Radius (cm)	Winkel (Grad)	Fase (mm)	Lagerort *	Artikel-Nr.	Beschreibung
bis125	bis40	bis20			mit		007642

terralit Cordoba

RSF 3

Rastermaß Länge (cm)	Rastermaß Auftritt (cm)	Höhe (cm)	Radius (cm)	Winkel (Grad)	Fase (mm)	Lagerort *	Artikel-Nr.	Beschreibung
bis125	bis40	bis20			mit		007643

terralit Nero

RSF 3

Rastermaß Länge (cm)	Rastermaß Auftritt (cm)	Höhe (cm)	Radius (cm)	Winkel (Grad)	Fase (mm)	Lagerort *	Artikel-Nr.	Beschreibung
bis125	bis40	bis20			mit		007776

Oberfläche silkstone

Geschliffene und zusätzlich feingestrahlte Oberfläche
Mit feiner Natursteinkörnung
Mit Beschichtung

silkstone Grau

RSF 1

Rastermaß Länge (cm)	Rastermaß Auftritt (cm)	Höhe (cm)	Radius (cm)	Winkel (Grad)	Fase (mm)	Lagerort *	Artikel-Nr.	Beschreibung
bis125	bis40	bis20			mit		006408	Dicke 5 cm
bis200	bis40	bis20			mit		006411	Dicke 8/6 cm

silkstone Anthrazit

RSF 1

Rastermaß Länge (cm)	Rastermaß Auftritt (cm)	Höhe (cm)	Radius (cm)	Winkel (Grad)	Fase (mm)	Lagerort *	Artikel-Nr.	Beschreibung
bis125	bis40	bis20			mit		006409	Dicke 5 cm
bis200	bis40	bis20			mit		006412	Dicke 8/6 cm

silkstone Beige

RSF 1

Rastermaß Länge (cm)	Rastermaß Auftritt (cm)	Höhe (cm)	Radius (cm)	Winkel (Grad)	Fase (mm)	Lagerort *	Artikel-Nr.	Beschreibung
bis125	bis40	bis20					006410	Dicke 5 cm
bis200	bis40	bis20			mit		006413	Dicke 8/6 cm

silkstone Silva

RSF 5

Rastermaß Länge (cm)	Rastermaß Auftritt (cm)	Höhe (cm)	Radius (cm)	Winkel (Grad)	Fase (mm)	Lagerort *	Artikel-Nr.	Beschreibung
bis125	bis40	bis17			mit		076875

silkstone Cano

RSF 5

Rastermaß Länge (cm)	Rastermaß Auftritt (cm)	Höhe (cm)	Radius (cm)	Winkel (Grad)	Fase (mm)	Lagerort *	Artikel-Nr.	Beschreibung
bis125	bis40	bis17			mit		076876

silkstone Luna

RSF 5

Rastermaß Länge (cm)	Rastermaß Auftritt (cm)	Höhe (cm)	Radius (cm)	Winkel (Grad)	Fase (mm)	Lagerort *	Artikel-Nr.	Beschreibung
bis125	bis40	bis17					077700

silkstone Solano

RSF 5

Rastermaß Länge (cm)	Rastermaß Auftritt (cm)	Höhe (cm)	Radius (cm)	Winkel (Grad)	Fase (mm)	Lagerort *	Artikel-Nr.	Beschreibung
bis125	bis40	bis17			mit		077701

silkstone Barro

RSF 5

Rastermaß Länge (cm)	Rastermaß Auftritt (cm)	Höhe (cm)	Radius (cm)	Winkel (Grad)	Fase (mm)	Lagerort *	Artikel-Nr.	Beschreibung
bis125	bis40	bis17			mit		077702

silkstone Carrara

RSF 5

Rastermaß Länge (cm)	Rastermaß Auftritt (cm)	Höhe (cm)	Radius (cm)	Winkel (Grad)	Fase (mm)	Lagerort *	Artikel-Nr.	Beschreibung
bis125	bis40	bis17			mit		076880

Objektbezogene Fertigung - ab 400 m² pro Farbe und Format

Bei objektbezogener Fertigung steht Ihnen ein erweitertes Farbangebot für Großprojekte zur Verfügung. Für diese Auswahl an Sonderfarben liegt die Rezeptur bereits vor. Wir fertigen natürlich auch gerne Ihre Farbe nach Wunsch.
Sprechen Sie uns direkt an.

Das nube Farbsystem

nube s stahlsandgestrahlt

Zur nube Seite

nube s Cool Grey 1

nube s Cool Grey 2

nube s Cool Grey 3

nube s Cool Grey 4

nube s Warm Grey 1

nube s Warm Grey 2

nube s Warm Grey 3

nube s Warm Grey 4

nube s Sand Grey 1

nube s Sand Grey 2

nube s Sand Grey 3

nube s Sand Grey 4

nube pf3 plangeschliffen feingestrahlt bis 3 mm Korn - auf Anfrage

Zur nube Seite

nube pf3 Cool Grey 1

nube pf3 Cool Grey 2

nube pf3 Cool Grey 3

nube pf3 Cool Grey 4

nube pf3 Warm Grey 1

nube pf3 Warm Grey 2

nube pf3 Warm Grey 3

nube pf3 Warm Grey 4

nube pf3 Sand Grey 1

nube pf3 Sand Grey 2

nube pf3 Sand Grey 3

nube pf3 Sand Grey 4

nube pf5 plangeschliffen feingestrahlt bis 5 mm Korn - auf Anfrage

Zur nube Seite

nube pf5 Cool Grey 1

nube pf5 Cool Grey 2

nube pf5 Cool Grey 3

nube pf5 Cool Grey 4

nube pf5 Warm Grey 1

nube pf5 Warm Grey 2

nube pf5 Warm Grey 3

nube pf5 Warm Grey 4

nube pf5 Sand Grey 1

nube pf5 Sand Grey 2

nube pf5 Sand Grey 3

nube pf5 Sand Grey 4

Technische Daten

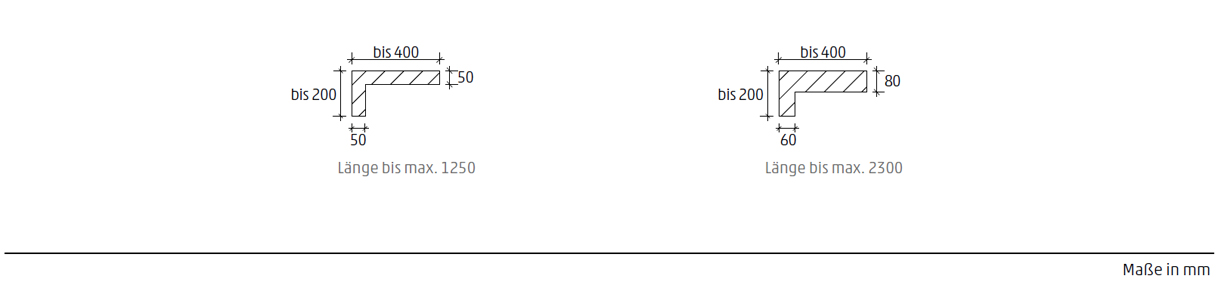

Technische Zeichnung (Steinmaße in mm)

Sortiment-Übersicht

Rastermaß Länge (cm)	Rastermaß Breite (cm)	Höhe (cm)	Höhengenauigkeit (mm)	Tragfähigkeit	Norm (DIN EN)	Fase	Beschreibung
bis125	bis40	bis20	+/- 1 mm	freitragend ab 8cm Stärke	DIN V 18500	mit	Dicke 5 cm
bis200	bis40	bis20	+/- 1 mm	freitragend ab 8 cm Stärke	DIN V 18500	mit	Dicke 8/6 cm
bis125	bis40	bis17				mit
bis125	bis40	bis20	+/- 1 mm	freitragend ab 8cm Stärke	DIN V 18500	mit
100	33	17	+/- 1 mm		DIN V 18500	mit
125	33	17	+/- 1 mm		DIN V 18500	mit

Sortiment-Übersicht

Rastermaß Länge (cm)	Rastermaß Breite (cm)	Höhe (cm)	Höhengenauigkeit (mm)	Tragfähigkeit	Norm (DIN EN)	Fase	Beschreibung
bis125	bis40	bis20	+/- 1 mm	freitragend ab 8cm Stärke	DIN V 18500	mit	Dicke 5 cm
bis200	bis40	bis20	+/- 1 mm	freitragend ab 8 cm Stärke	DIN V 18500	mit	Dicke 8/6 cm
bis125	bis40	bis17				mit
bis125	bis40	bis20	+/- 1 mm	freitragend ab 8cm Stärke	DIN V 18500	mit
100	33	17	+/- 1 mm		DIN V 18500	mit
125	33	17	+/- 1 mm		DIN V 18500	mit

Formate-Übersicht Stufen

Rastermaß Länge (cm)	Rastermaß Auftritt (cm)	Höhe (cm)	Fase (mm)	Lagerort *	Artikel-Nr.	Beschreibung
bis125	bis40	bis20	mit		003971	Dicke 5 cm
bis200	bis40	bis20	mit		006400	Dicke 8/6 cm
bis125	bis40	bis17	mit		076880
bis125	bis40	bis20	mit		007776
100	33	17	mit	HHM	006194
125	33	17	mit	HHM	006195
