Radienblockstufen

Für harmonisch gestaltete Treppenanlagen. Großes Lagerprogramm in rinnit Oberfläche.

Eigenschaften

Für radial gestaltete Treppen
Einlegepodest in Halbkreisform
Maßgenaue Steigungshöhe +/- 1 mm
Die Verlegung ist nur ohne Gefälle möglich
Mit Fase (3 mm)
Barrierefrei: Maßanfertigung auf Wunsch auch mit Kontraststreifen

Einbauhinweis

Im Ideengarten ansehen

Baustoffhändler finden

GaLaBau-Betriebe finden

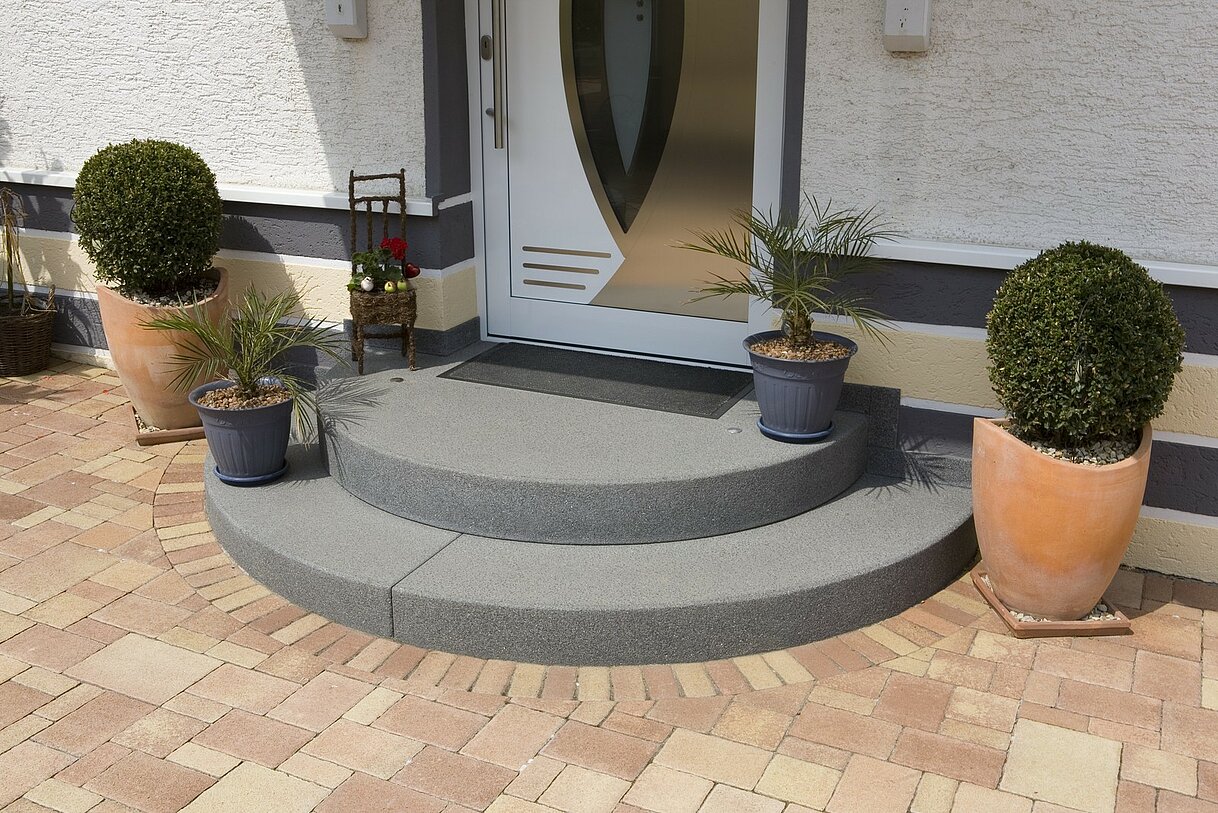

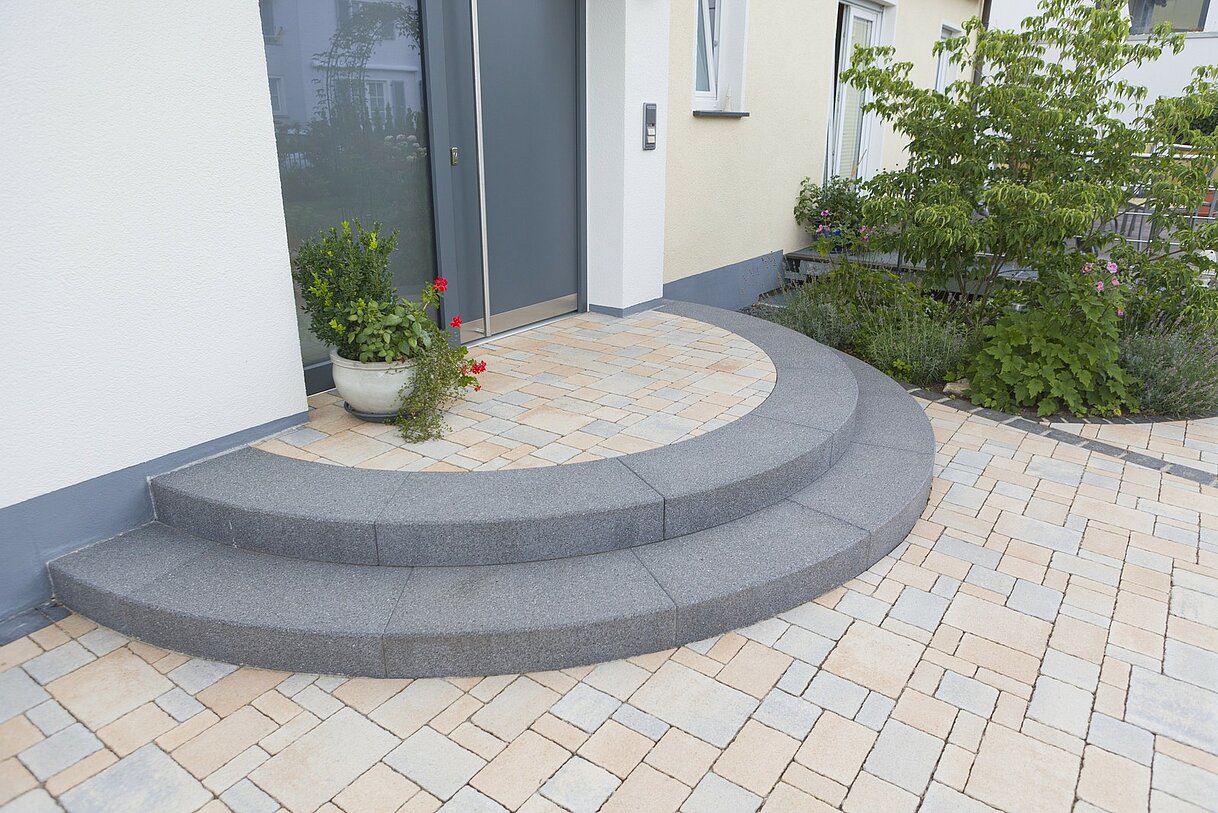

Radienblockstufen rinnit Basalt

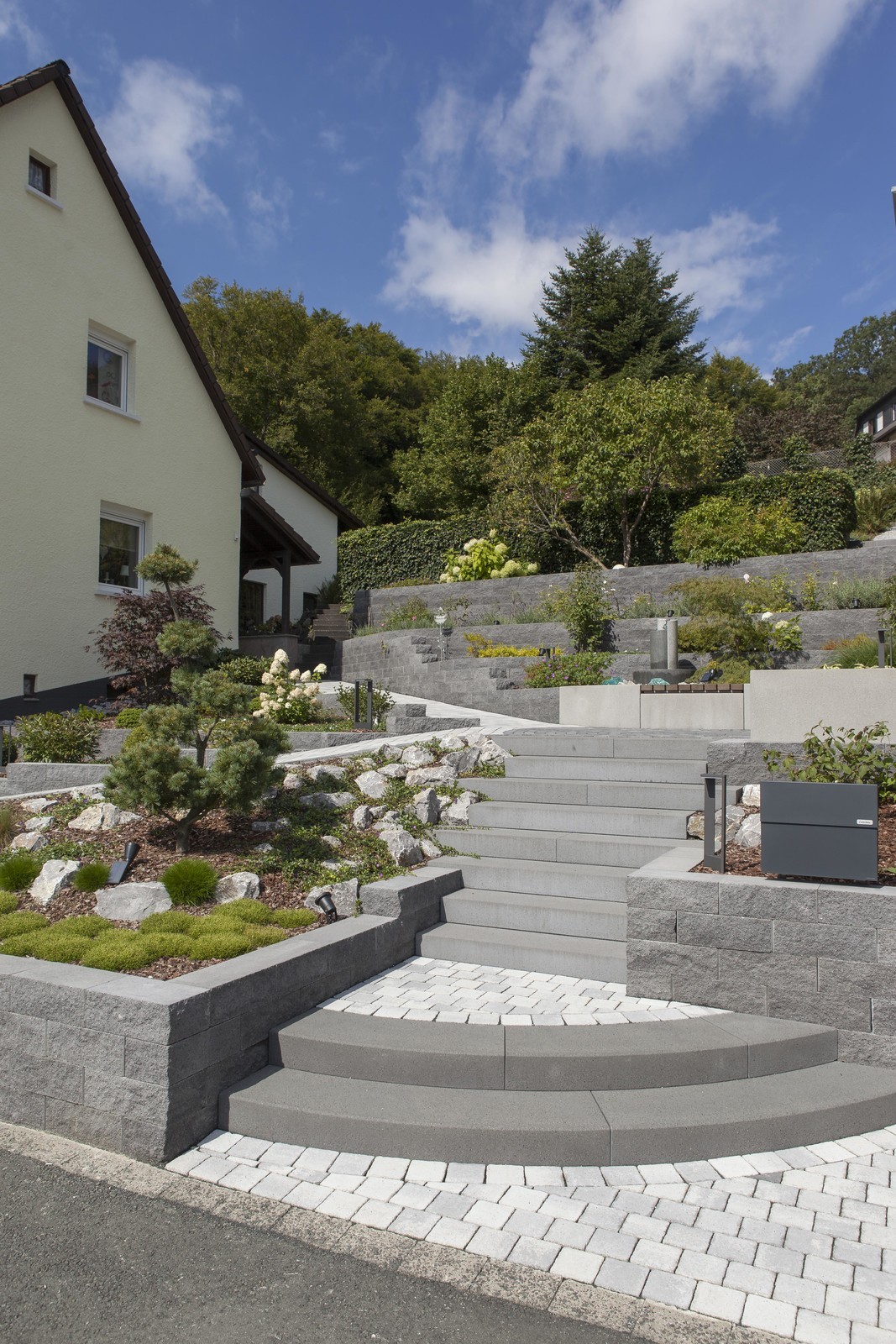

Radienblockstufen rinnit Platin schwarz | Blockstufen Standard Anthrazit

Radienblockstufen rinnit neo³ elegant RI-02| Ciotto® rinnit neo³ elegant RI-02

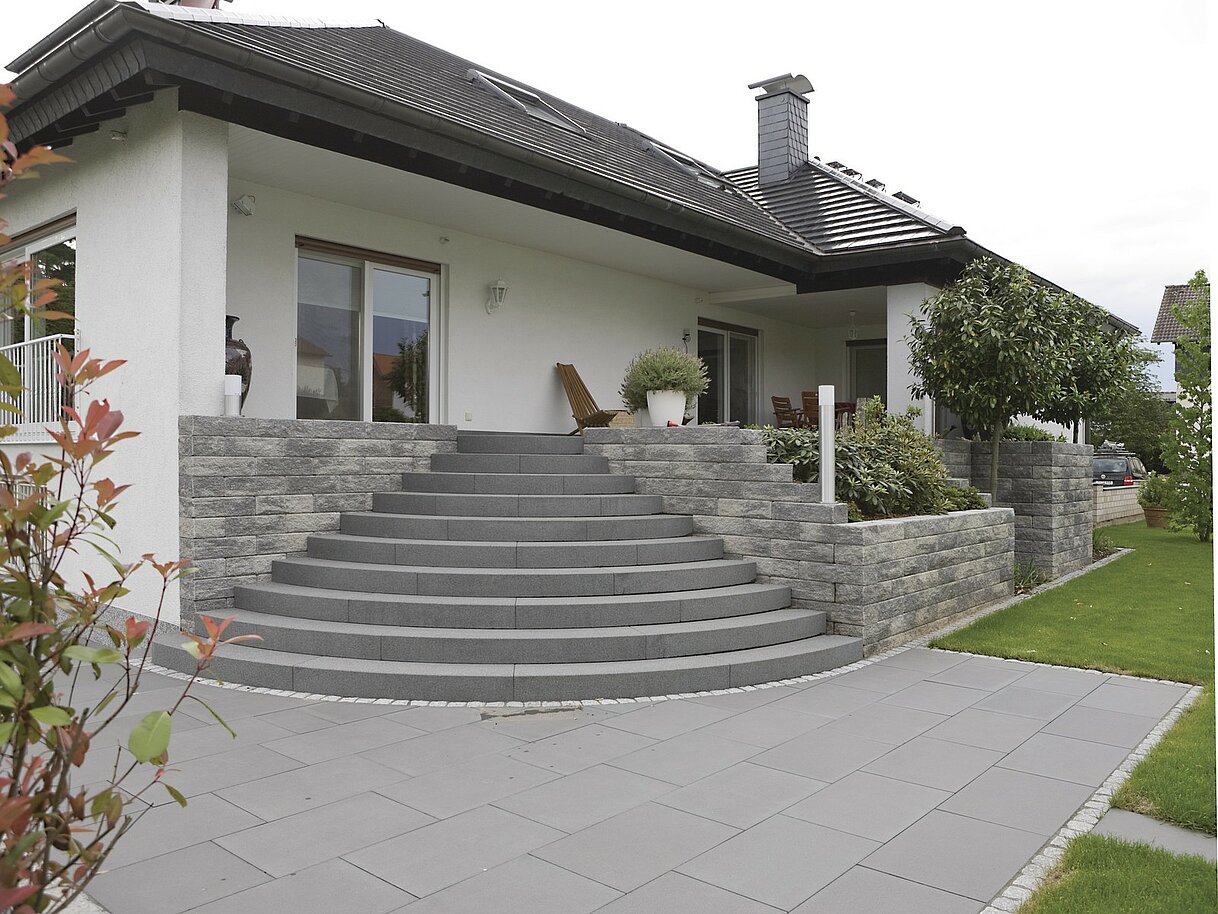

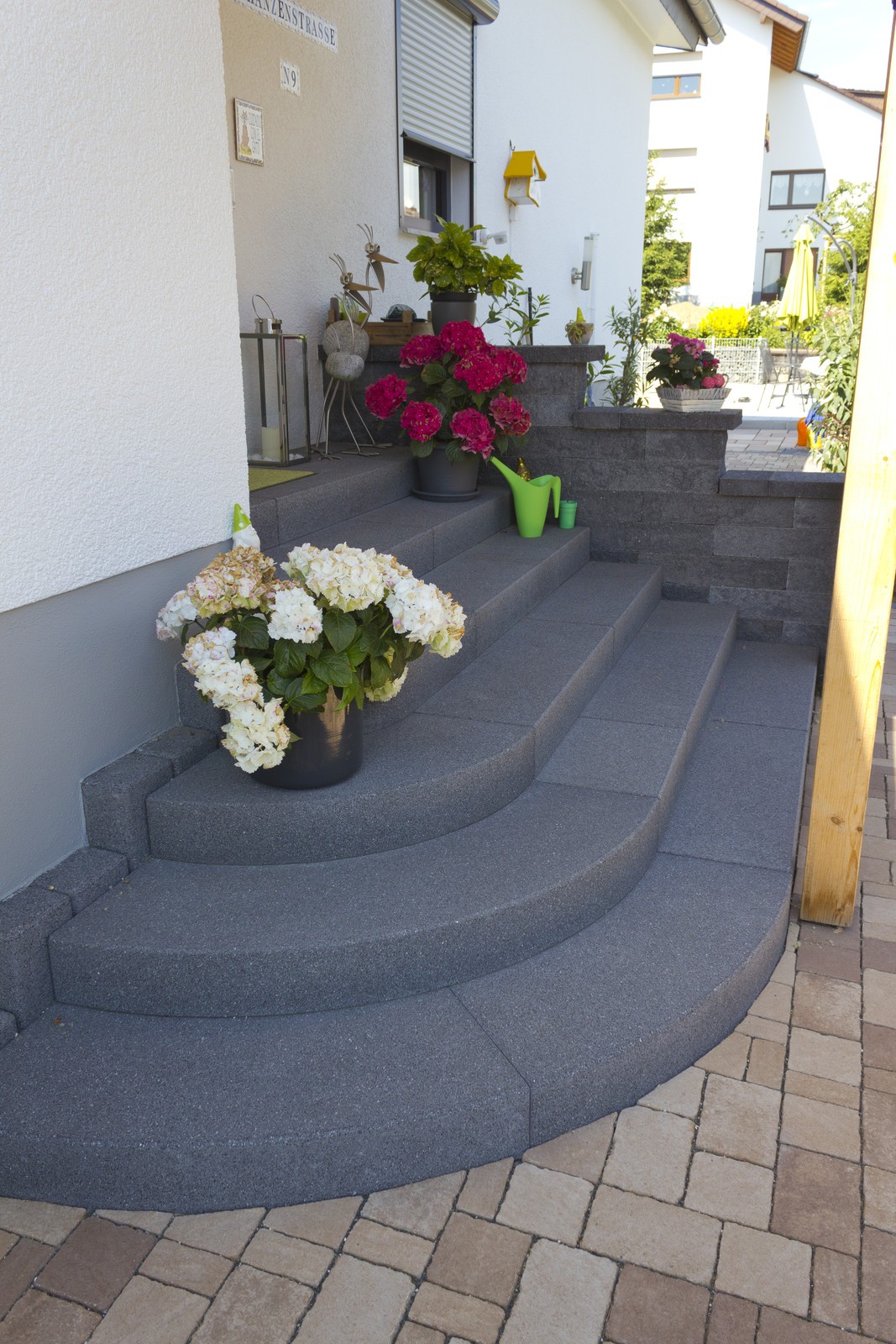

Radienblockstufen rinnit Basalt

Radienblockstufen rinnit Basalt | Ciotto rinnit neo³ elegant RI-02

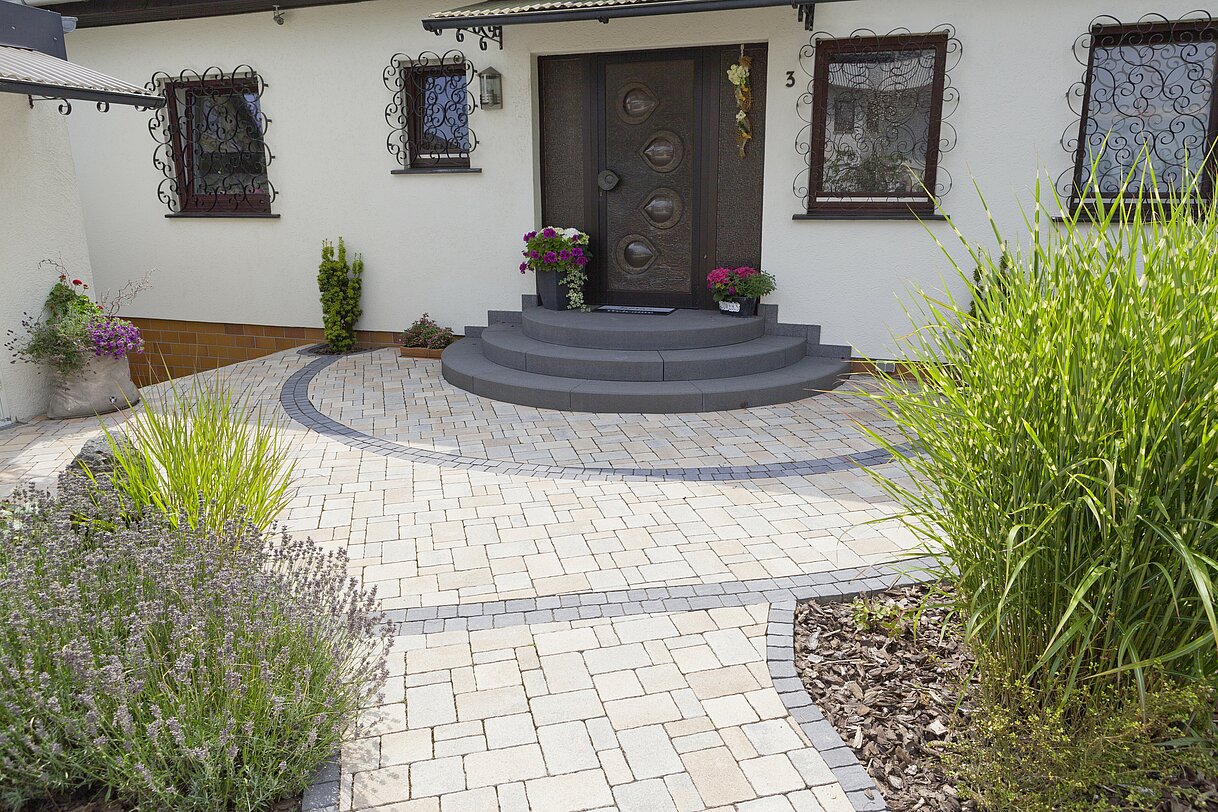

Radienblockstufen und -podest rinnit Platin schwarz

Mauerteil rinnit Platin Basalt

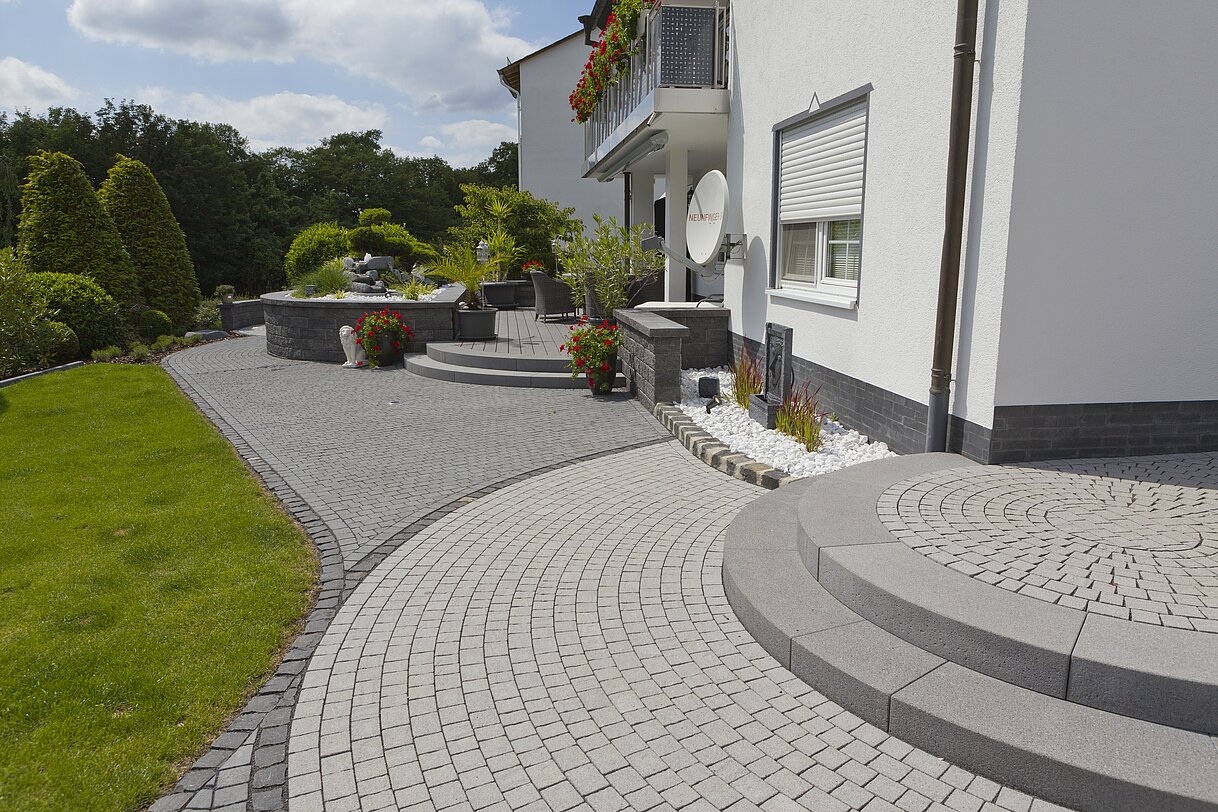

Radienblockstufen und Treppenpodest rinnit Basalt

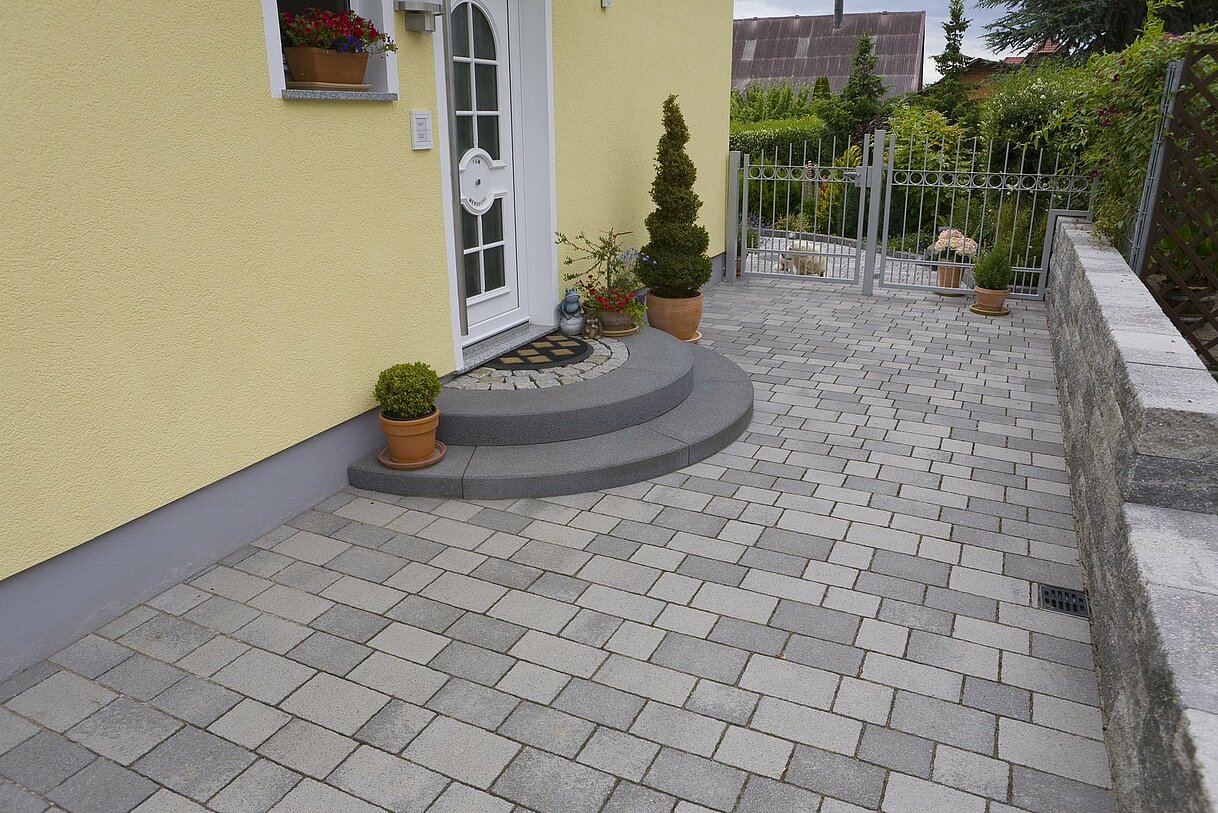

Radienblockstufen rinnit Basalt

Farben und Formate

Standardsortiment

Produkte aus dem Standardsortiment sind in den angegebenen Farben und Formaten ab Lager lieferbar.

Oberflächen

Oberfläche rinnit

mit hochwertigen Natursteinoberflächen
durch Stahlsandstrahlen veredelt

rinnit Basalt

Rastermaß Länge (cm)	Rastermaß Auftritt (cm)	Höhe (cm)	Fase (mm)	Artikel-Nr.	Winkel (Grad)	Beschreibung
158,6	35	14,7	mit	003530	90°	1
105,2	35	14,7	mit	003531	45°	2
87,4	35	14,7	mit	003532	30°	3
78,5	35	14,7	mit	003533	22,5°	4
122	35	14,7	mit	003534	30°	5
104,5	35	14,7	mit	003535	22,5°	6
156,5	35	14,7	mit	003536	30°	7
130,4	35	14,7	mit	003537	22,5°	8
207,2	66	8	mit	076802	180°	9
bis 200	bis 40	bis 20	mit	005593		Maßanfertigung

rinnit Platin schwarz

Rastermaß Länge (cm)	Rastermaß Auftritt (cm)	Höhe (cm)	Fase (mm)	Artikel-Nr.	Winkel (Grad)	Beschreibung
158,6	35	14,7	mit	077619	90°	1
105,2	35	14,7	mit	077623	45°	2
87,4	35	14,7	mit	077627	30°	3
78,5	35	14,7	mit	077631	22,5°	4
122	35	14,7	mit	077635	30°	5
104,5	35	14,7	mit	077639	22,5°	6
156,5	35	14,7	mit	077643	30°	7
130,4	35	14,7	mit	077647	22,5°	8
207,2	66	8	mit	077651	180°	9
bis 200	bis 40	bis 20	mit	077914		Maßanfertigung

neu

rinnit neo³ elegant RI-02

Rastermaß Länge (cm)	Rastermaß Auftritt (cm)	Höhe (cm)	Fase (mm)	Artikel-Nr.	Winkel (Grad)	Beschreibung
158,6	34,7	14,7	mit	079493	90°	1	neu
105,2	34,7	14,7	mit	079494	45°	2	neu
87,4	34,7	14,7	mit	079495	30°	3	neu
78,5	34,7	14,7	mit	079496	22,5°	4	neu
122	34,7	14,7	mit	079497	30°	5	neu
104,5	34,7	14,7	mit	079498	22,5°	6	neu
156,5	34,7	14,7	mit	079499	30°	7	neu
130,4	34,7	14,7	mit	079500	22,5°	8	neu
207,2	34,7	14,7	mit	079501	180°	9	neu
bis 200	bis 40	bis 20	mit	079502		Maßanfertigung	neu

neu

rinnit neo³ organic RI-02

Rastermaß Länge (cm)	Rastermaß Auftritt (cm)	Höhe (cm)	Fase (mm)	Artikel-Nr.	Winkel (Grad)	Beschreibung
158,6	34,7	14,7	mit	079503	90°	1	neu
105,2	34,7	14,7	mit	079504	45°	2	neu
87,4	34,7	14,7	mit	079505	30°	3	neu
78,5	34,7	14,7	mit	079506	22,5°	4	neu
122	34,7	14,7	mit	079507	30°	5	neu
104,5	34,7	14,7	mit	079508	22,5°	6	neu
156,5	34,7	14,7	mit	079509	30°	7	neu
130,4	34,7	14,7	mit	079510	22,5°	8	neu
207,2	34,7	14,7	mit	079511	180°	9	neu
bis 200	bis 40	bis 20	mit	079512		Maßanfertigung	neu

Produkte entdecken

Im Ideengarten ansehen

Baustoffhändler finden

GaLaBau-Betriebe finden

Technische Daten

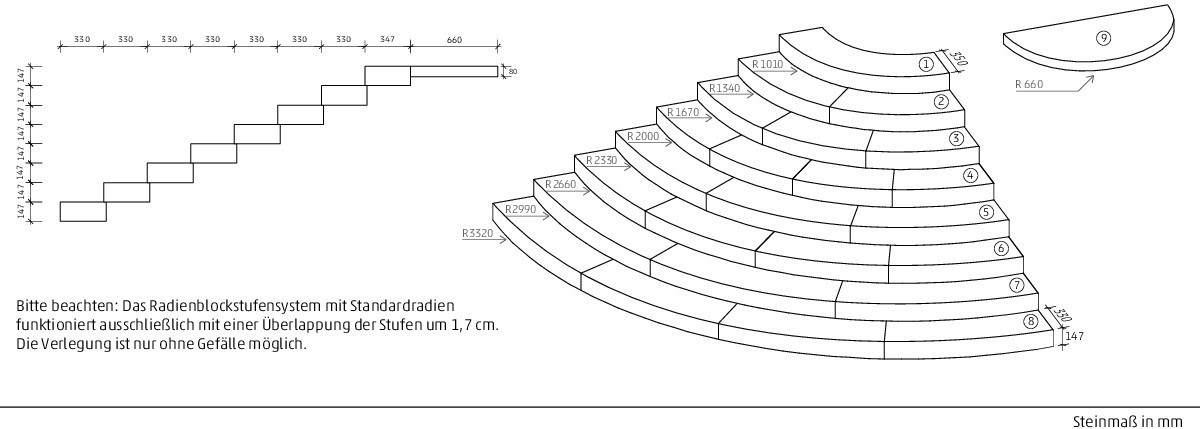

Technische Zeichnung (Steinmaße in mm)

Verpackungsgrößen

Rastermaß Länge (cm)	Rastermaß Breite (cm)	Höhe (cm)	Lagen/Palette	Stk/Lage	Stk/Palette
158,6	35	14,7	3	1	3
105,2	35	14,7	3	2	6
87,4	35	14,7	3	2	6
78,5	35	14,7	3	2	6
122	35	14,7	3	2	6
104,5	35	14,7	3	1	3
156,5	35	14,7	3	1	3
130,4	35	14,7	3	2	6
207,2	66	8	1	1	1
bis 200	bis 40	bis 20
158,6	35	14,7	3	1	3
105,2	35	14,7	3	2	6
87,4	35	14,7	3	2	6
78,5	35	14,7	3	2	6
122	35	14,7	3	2	6
104,5	35	14,7	3	1	3
156,5	35	14,7	3	1	3
130,4	35	14,7	3	2	6
207,2	66	8	1	1	1
158,6	34,7	14,7
105,2	34,7	14,7
87,4	34,7	14,7
78,5	34,7	14,7
122	34,7	14,7
104,5	34,7	14,7
156,5	34,7	14,7
130,4	34,7	14,7
207,2	34,7	14,7

Sortiment-Übersicht

Rastermaß Länge (cm)	Rastermaß Breite (cm)	Höhe (cm)	Winkel (Grad)	Höhengenauigkeit (mm)	Radius (cm)	Norm (DIN EN)	Fase
158,6	35	14,7	90°	+/- 1 mm	101	DIN V 18500	mit
105,2	35	14,7	45°	+/- 1 mm	134	DIN V 18500	mit
87,4	35	14,7	30°	+/- 1 mm	167	DIN V 18500	mit
78,5	35	14,7	22,5°	+/- 1 mm	200	DIN V 18500	mit
122	35	14,7	30°	+/- 1 mm	233	DIN V 18500	mit
104,5	35	14,7	22,5°	+/- 1 mm	266	DIN V 18500	mit
156,5	35	14,7	30°	+/- 1 mm	299	DIN V 18500	mit
130,4	35	14,7	22,5°	+/- 1 mm	332	DIN V 18500	mit
207,2	66	8	180°	+/- 1 mm	66	DIN V 18500	mit
bis 200	bis 40	bis 20					mit
158,6	35	14,7	90°	+/- 1 mm	101	DIN V 18500	mit
105,2	35	14,7	45°	+/- 1 mm	134	DIN V 18500	mit
87,4	35	14,7	30°	+/- 1 mm	167	DIN V 18500	mit
78,5	35	14,7	22,5°	+/- 1 mm	200	DIN V 18500	mit
122	35	14,7	30°	+/- 1 mm	233	DIN V 18500	mit
104,5	35	14,7	22,5°	+/- 1 mm	266	DIN V 18500	mit
156,5	35	14,7	30°	+/- 1 mm	299	DIN V 18500	mit
130,4	35	14,7	22,5°	+/- 1 mm	332	DIN V 18500	mit
207,2	66	8	180°	+/- 1 mm	66	DIN V 18500	mit
158,6	34,7	14,7	90°		101		mit
105,2	34,7	14,7	45°		134		mit
87,4	34,7	14,7	30°		167		mit
78,5	34,7	14,7	22,5°		200		mit
122	34,7	14,7	30°		233		mit
104,5	34,7	14,7	22,5°		266		mit
156,5	34,7	14,7	30°		299		mit
130,4	34,7	14,7	22,5°		332		mit
207,2	34,7	14,7	180°		66		mit

Formate-Übersicht Stufen

Rastermaß Länge (cm)	Rastermaß Auftritt (cm)	Höhe (cm)	Fase (mm)	Artikel-Nr.	Winkel (Grad)	Beschreibung
158,6	35	14,7	mit	003530	90°	1
105,2	35	14,7	mit	003531	45°	2
87,4	35	14,7	mit	003532	30°	3
78,5	35	14,7	mit	003533	22,5°	4
122	35	14,7	mit	003534	30°	5
104,5	35	14,7	mit	003535	22,5°	6
156,5	35	14,7	mit	003536	30°	7
130,4	35	14,7	mit	003537	22,5°	8
207,2	66	8	mit	076802	180°	9
bis 200	bis 40	bis 20	mit	079512		Maßanfertigung	neu
158,6	35	14,7	mit	077619	90°	1
105,2	35	14,7	mit	077623	45°	2
87,4	35	14,7	mit	077627	30°	3
78,5	35	14,7	mit	077631	22,5°	4
122	35	14,7	mit	077635	30°	5
104,5	35	14,7	mit	077639	22,5°	6
156,5	35	14,7	mit	077643	30°	7
130,4	35	14,7	mit	077647	22,5°	8
207,2	66	8	mit	077651	180°	9
158,6	34,7	14,7	mit	079503	90°	1	neu
105,2	34,7	14,7	mit	079504	45°	2	neu
87,4	34,7	14,7	mit	079505	30°	3	neu
78,5	34,7	14,7	mit	079506	22,5°	4	neu
122	34,7	14,7	mit	079507	30°	5	neu
104,5	34,7	14,7	mit	079508	22,5°	6	neu
156,5	34,7	14,7	mit	079509	30°	7	neu
130,4	34,7	14,7	mit	079510	22,5°	8	neu
207,2	34,7	14,7	mit	079511	180°	9	neu
