Radienblockstufen

Für harmonisch gestaltete Treppenanlagen. Großes Lagerprogramm in rinnit Oberfläche.

Eigenschaften

Platin weiß mit Teflon® Grundschutz RSF1
alle terralit Stufen mit Teflon® Imprägnierung RSF 3
Einmaliges, umfangreiches Lagerprogramm
weitere rinnit Farben auf Anfrage
die Verlegung ist nur ohne Gefälle möglich

Einbauhinweis Produktdatenblatt

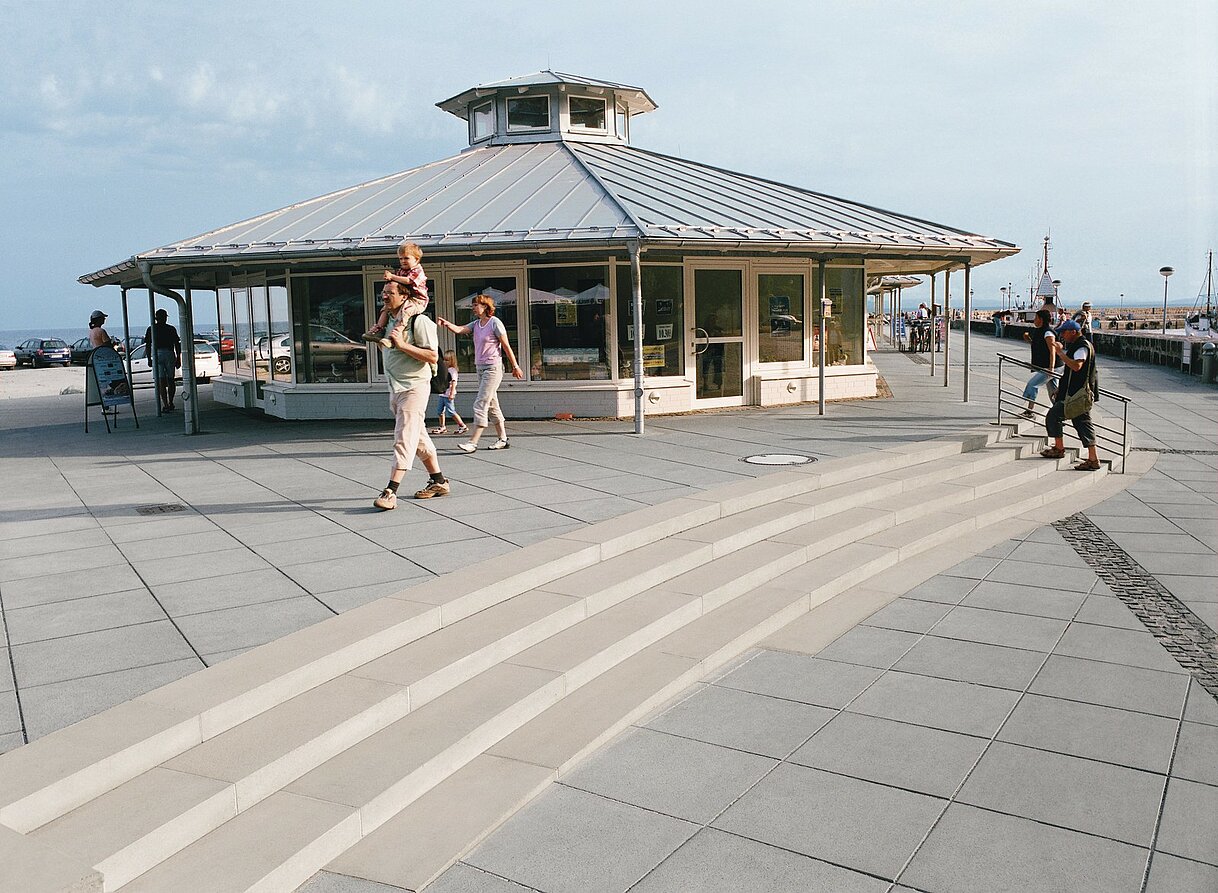

Radienblockstufen terralit Sonderfarbe

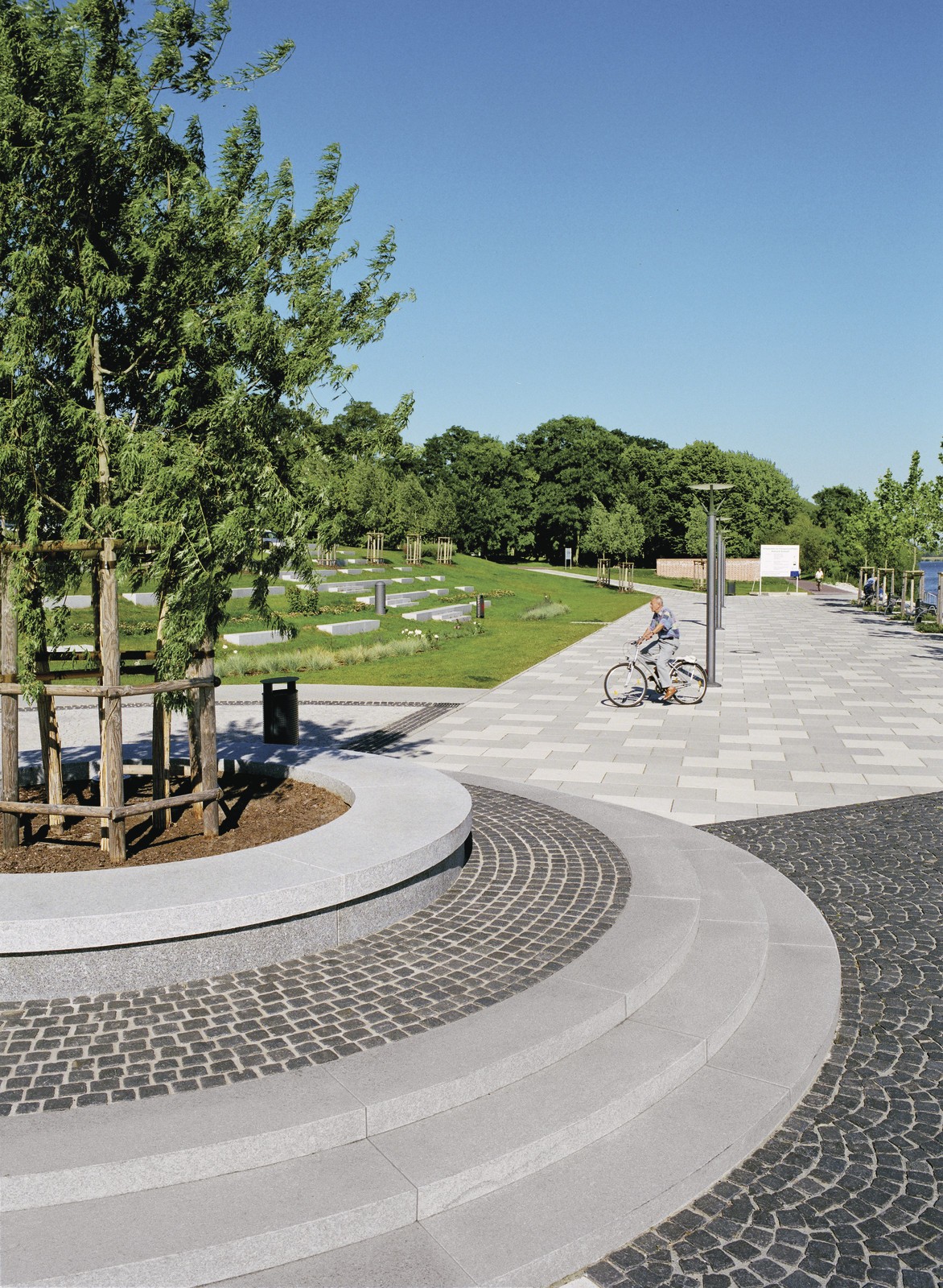

Radienblockstufen rinnit Granit

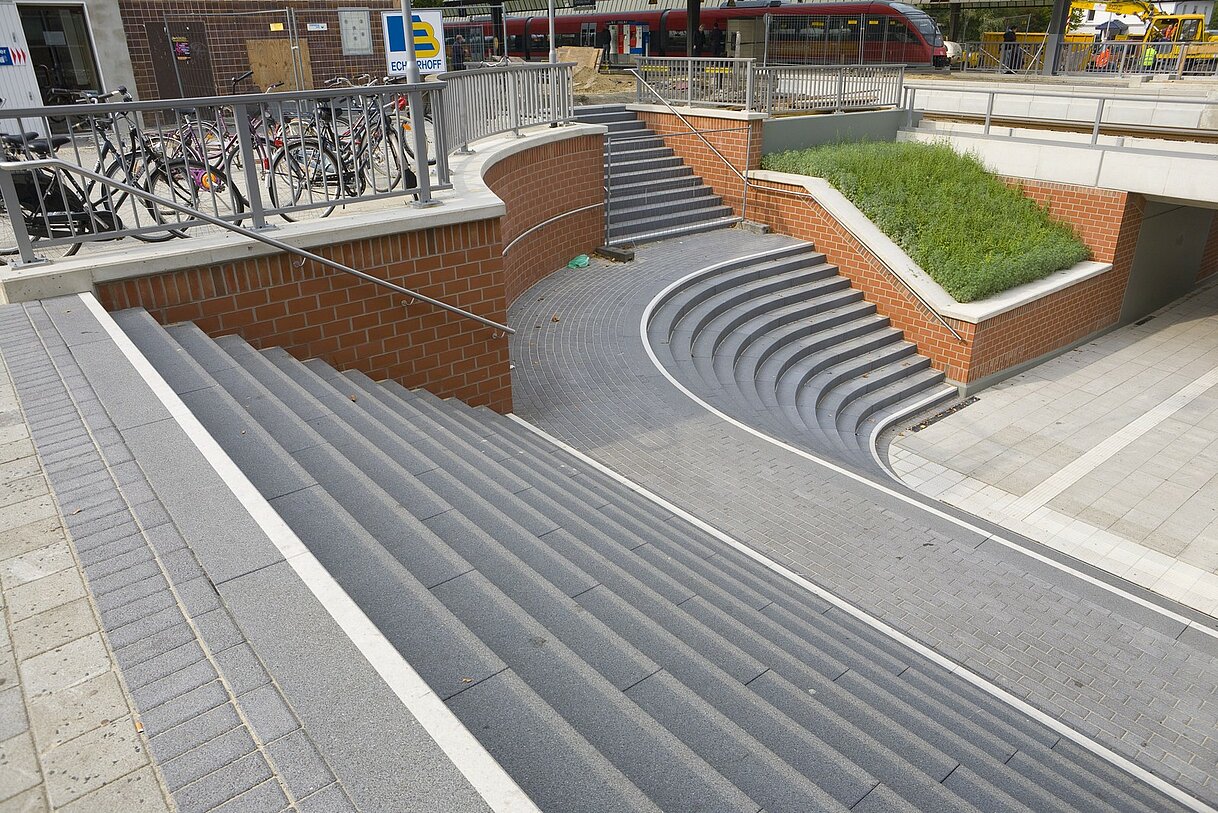

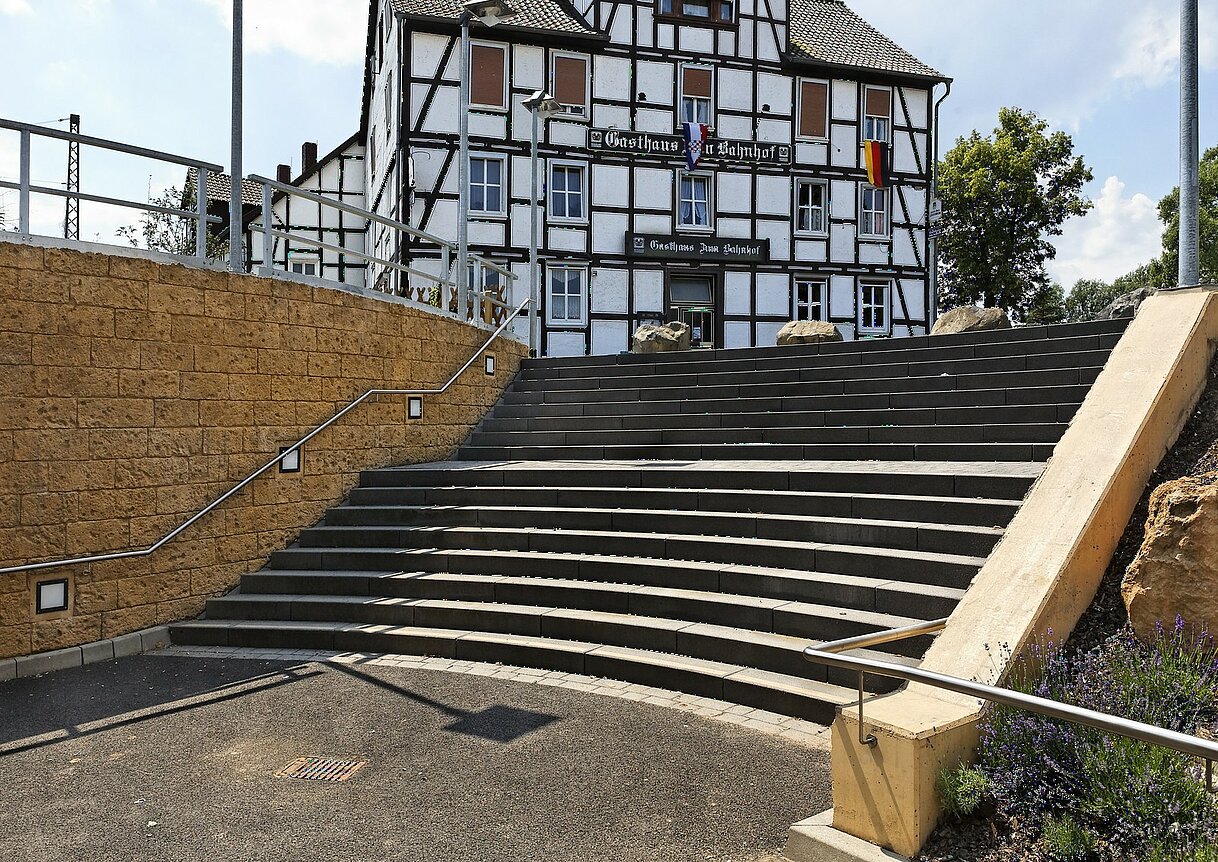

Radienblockstufen rinnit Basalt

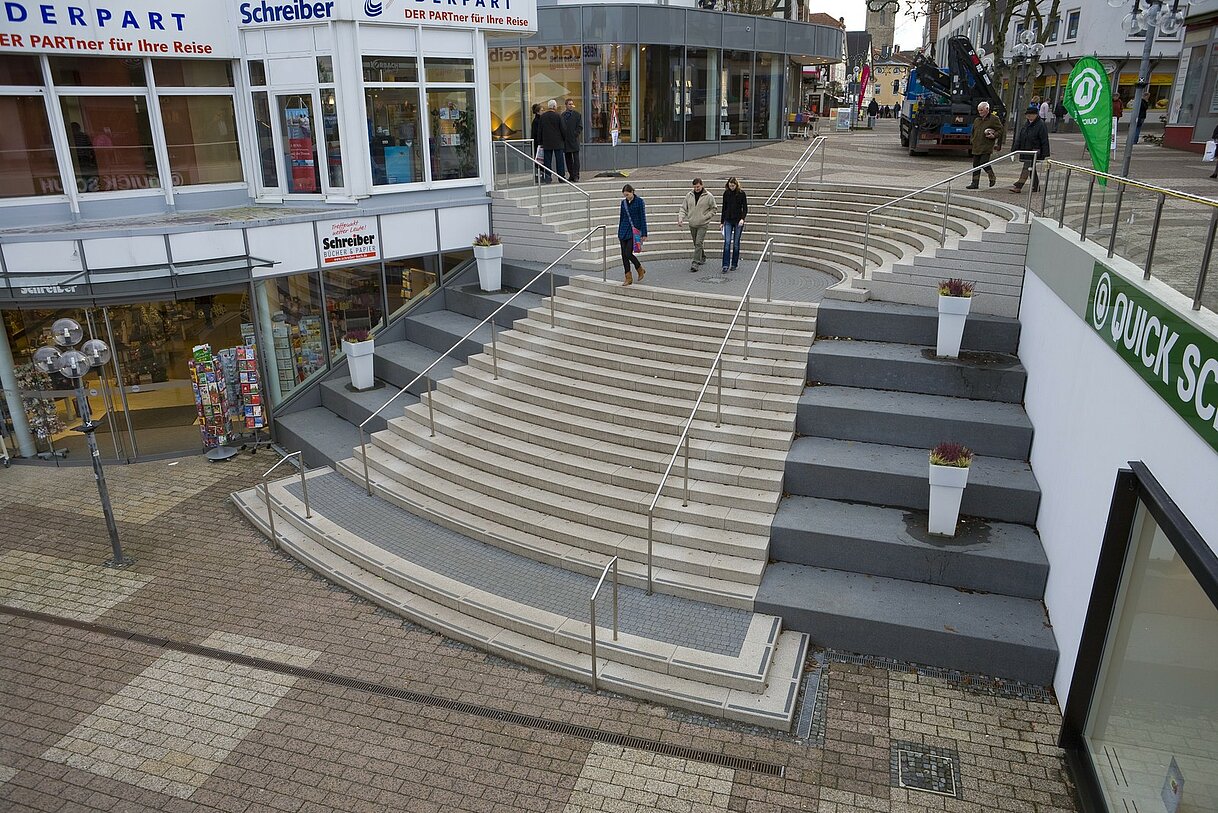

Radienblockstufen rinnit Weißgranit

Farben und Formate

Legende

Standardsortiment - ab Lager

Produkte aus dem Standardsortiment sind in den angegebenen Farben und Formaten ab Lager lieferbar.

Oberflächen

Oberfläche rinnit

mit hochwertigen Natursteinoberflächen

durch Stahlsandstrahlen veredelt

rinnit Basalt

Rastermaß Länge (cm)	Rastermaß Auftritt (cm)	Höhe (cm)	Radius (cm)	Winkel (Grad)	Fase (mm)	Lagerort *	Artikel-Nr.	Beschreibung
158,6	35	14,7	101	90°	mit	HHM	003530	1
105,2	35	14,7	134	45°	mit	HHM	003531	2
87,4	35	14,7	167	30°	mit	HHM	003532	3
78,5	35	14,7	200	22,5°	mit	HHM	003533	4
122	35	14,7	233	30°	mit	HHM	003534	5
104,5	35	14,7	266	22,5°	mit	HHM	003535	6
156,5	35	14,7	299	30°	mit	HHM	003536	7
130,4	35	14,7	332	22,5°	mit	HHM	003537	8
207,2	66	8	66	180°	mit	HHM	076802	9
bis200	bis40	bis20			mit		005593	Maßanfertigung

rinnit Platin mittel

Rastermaß Länge (cm)	Rastermaß Auftritt (cm)	Höhe (cm)	Radius (cm)	Winkel (Grad)	Fase (mm)	Artikel-Nr.	Beschreibung
158,6	35	14,7	101	90°	mit	077617	1
105,2	35	14,7	134	45°	mit	077621	2
87,4	35	14,7	167	30°	mit	077625	3
78,5	35	14,7	200	22,5°	mit	077629	4
122	35	14,7	233	30°	mit	077633	5
104,5	35	14,7	266	22,5°	mit	077637	6
156,5	35	14,7	299	30°	mit	077641	7
130,4	35	14,7	332	22,5°	mit	077645	8
207,2	66	8	66	180°	mit	077649	9
bis200	bis40	bis20			mit	077873	Maßanfertigung

rinnit Platin dunkel

Rastermaß Länge (cm)	Rastermaß Auftritt (cm)	Höhe (cm)	Radius (cm)	Winkel (Grad)	Fase (mm)	Artikel-Nr.	Beschreibung
158,6	35	14,7	101	90°	mit	077618	1
105,2	35	14,7	134	45°	mit	077622	2
87,4	35	14,7	167	30°	mit	077626	3
78,5	35	14,7	200	22,5°	mit	077630	4
122	35	14,7	233	30°	mit	077634	5
104,5	35	14,7	266	22,5°	mit	077638	6
156,5	35	14,7	299	30°	mit	077642	7
130,4	35	14,7	332	22,5°	mit	077646	8
207,2	66	8	66	180°	mit	077650	9
bis200	bis40	bis20			mit	077874	Maßanfertigung

rinnit Platin schwarz

Rastermaß Länge (cm)	Rastermaß Auftritt (cm)	Höhe (cm)	Radius (cm)	Winkel (Grad)	Fase (mm)	Artikel-Nr.	Beschreibung
158,6	35	14,7	101	90°	mit	077619	1
105,2	35	14,7	134	45°	mit	077623	2
87,4	35	14,7	167	30°	mit	077627	3
78,5	35	14,7	200	22,5°	mit	077631	4
122	35	14,7	233	30°	mit	077635	5
104,5	35	14,7	266	22,5°	mit	077639	6
156,5	35	14,7	299	30°	mit	077643	7
130,4	35	14,7	332	22,5°	mit	077647	8
207,2	66	8	66	180°	mit	077651	9
bis200	bis40	bis20			mit	077914	Maßanfertigung

Oberfläche terralit

Mit hochwertigen Natursteinoberflächen
Durch Schleifen und Feinstrahlen veredelt
Steigung nur gestrahlt

terralit Aruba

RSF 3

Rastermaß Länge (cm)	Rastermaß Auftritt (cm)	Höhe (cm)	Radius (cm)	Winkel (Grad)	Fase (mm)	Lagerort *	Artikel-Nr.	Beschreibung
bis200	bis40	bis20	-		mit		005571	Maßanfertigung

terralit Cordoba

RSF 3

Rastermaß Länge (cm)	Rastermaß Auftritt (cm)	Höhe (cm)	Radius (cm)	Winkel (Grad)	Fase (mm)	Lagerort *	Artikel-Nr.	Beschreibung
bis200	bis40	bis20	-		ohne		005572	Maßanfertigung

terralit Nero

RSF 3

Rastermaß Länge (cm)	Rastermaß Auftritt (cm)	Höhe (cm)	Radius (cm)	Winkel (Grad)	Fase (mm)	Lagerort *	Artikel-Nr.	Beschreibung
bis200	bis40	bis20	-		mit		005509	Maßanfertigung

Objektbezogene Fertigung - ab 400 m² pro Farbe und Format

Bei objektbezogener Fertigung steht Ihnen ein erweitertes Farbangebot für Großprojekte zur Verfügung. Für diese Auswahl an Sonderfarben liegt die Rezeptur bereits vor. Wir fertigen natürlich auch gerne Ihre Farbe nach Wunsch.
Sprechen Sie uns direkt an.

Das nube Farbsystem

nube s stahlsandgestrahlt

Zur nube Seite

nube s Cool Grey 1

nube s Cool Grey 2

nube s Cool Grey 3

nube s Cool Grey 4

nube s Warm Grey 1

nube s Warm Grey 2

nube s Warm Grey 3

nube s Warm Grey 4

nube s Sand Grey 1

nube s Sand Grey 2

nube s Sand Grey 3

nube s Sand Grey 4

nube pf3 plangeschliffen feingestrahlt bis 3 mm Korn - auf Anfrage

Zur nube Seite

nube pf3 Cool Grey 1

nube pf3 Cool Grey 2

nube pf3 Cool Grey 3

nube pf3 Cool Grey 4

nube pf3 Warm Grey 1

nube pf3 Warm Grey 2

nube pf3 Warm Grey 3

nube pf3 Warm Grey 4

nube pf3 Sand Grey 1

nube pf3 Sand Grey 2

nube pf3 Sand Grey 3

nube pf3 Sand Grey 4

nube pf5 plangeschliffen feingestrahlt bis 5 mm Korn - auf Anfrage

Zur nube Seite

nube pf5 Cool Grey 1

nube pf5 Cool Grey 2

nube pf5 Cool Grey 3

nube pf5 Cool Grey 4

nube pf5 Warm Grey 1

nube pf5 Warm Grey 2

nube pf5 Warm Grey 3

nube pf5 Warm Grey 4

nube pf5 Sand Grey 1

nube pf5 Sand Grey 2

nube pf5 Sand Grey 3

nube pf5 Sand Grey 4

Technische Daten

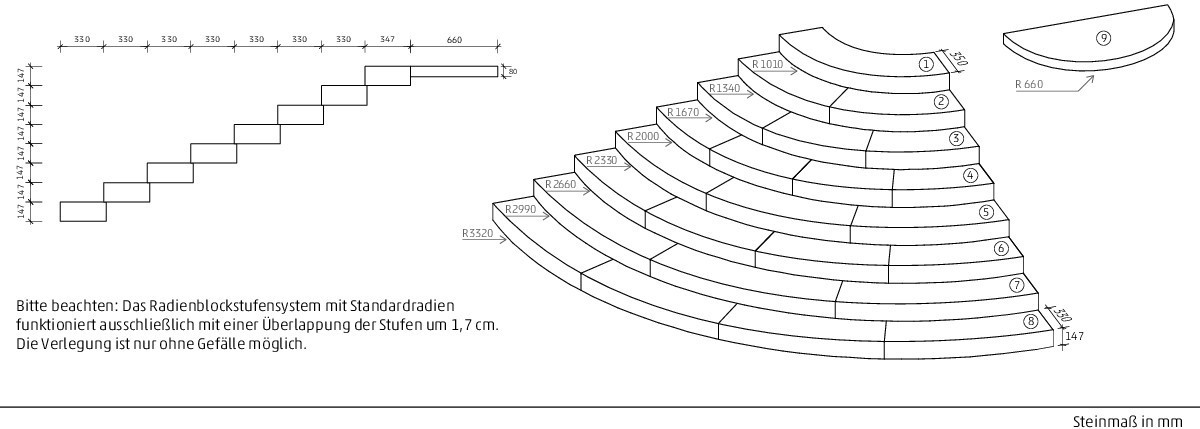

Technische Zeichnung (Steinmaße in mm)

Sortiment-Übersicht

Rastermaß Länge (cm)	Rastermaß Breite (cm)	Höhe (cm)	Radius (cm)	Winkel (Grad)	Höhengenauigkeit (mm)	Norm (DIN EN)	Fase	Beschreibung
bis200	bis40	bis20			+/- 1 mm	DIN V 18500	mit	Maßanfertigung
158,6	35	14,7	101	90°	+/- 1 mm	DIN V 18500	mit	1
105,2	35	14,7	134	45°	+/- 1 mm	DIN V 18500	mit	2
87,4	35	14,7	167	30°	+/- 1 mm	DIN V 18500	mit	3
78,5	35	14,7	200	22,5°	+/- 1 mm	DIN V 18500	mit	4
122	35	14,7	233	30°	+/- 1 mm	DIN V 18500	mit	5
104,5	35	14,7	266	22,5°	+/- 1 mm	DIN V 18500	mit	6
156,5	35	14,7	299	30°	+/- 1 mm	DIN V 18500	mit	7
130,4	35	14,7	332	22,5°	+/- 1 mm	DIN V 18500	mit	8
207,2	66	8	66	180°	+/- 1 mm	DIN V 18500	mit	9

Sortiment-Übersicht

Rastermaß Länge (cm)	Rastermaß Breite (cm)	Höhe (cm)	Radius (cm)	Winkel (Grad)	Höhengenauigkeit (mm)	Norm (DIN EN)	Fase	Beschreibung
bis200	bis40	bis20			+/- 1 mm	DIN V 18500	mit	Maßanfertigung
158,6	35	14,7	101	90°	+/- 1 mm	DIN V 18500	mit	1
105,2	35	14,7	134	45°	+/- 1 mm	DIN V 18500	mit	2
87,4	35	14,7	167	30°	+/- 1 mm	DIN V 18500	mit	3
78,5	35	14,7	200	22,5°	+/- 1 mm	DIN V 18500	mit	4
122	35	14,7	233	30°	+/- 1 mm	DIN V 18500	mit	5
104,5	35	14,7	266	22,5°	+/- 1 mm	DIN V 18500	mit	6
156,5	35	14,7	299	30°	+/- 1 mm	DIN V 18500	mit	7
130,4	35	14,7	332	22,5°	+/- 1 mm	DIN V 18500	mit	8
207,2	66	8	66	180°	+/- 1 mm	DIN V 18500	mit	9

Formate-Übersicht Stufen

Rastermaß Länge (cm)	Rastermaß Auftritt (cm)	Höhe (cm)	Radius (cm)	Winkel (Grad)	Fase (mm)	Artikel-Nr.	Beschreibung
bis200	bis40	bis20			mit	077914	Maßanfertigung
158,6	35	14,7	101	90°	mit	077619	1
105,2	35	14,7	134	45°	mit	077623	2
87,4	35	14,7	167	30°	mit	077627	3
78,5	35	14,7	200	22,5°	mit	077631	4
122	35	14,7	233	30°	mit	077635	5
104,5	35	14,7	266	22,5°	mit	077639	6
156,5	35	14,7	299	30°	mit	077643	7
130,4	35	14,7	332	22,5°	mit	077647	8
207,2	66	8	66	180°	mit	077651	9
